Introduction
DDR3/4 memory interface를 위하여 사용하는 Xilinx MIG (Memory Interface Generator) IP에는 총 3 종류의 Clock이 있습니다. 지금부터 Xilinx MIG IP에 있는 3 종류의 Clock frequency와 DQ data-rate의 관계를 알아보겠습니다.
PC의 사용환경은 다음과 같습니다.
- OS : Windows 10 pro ( version : 20H2 )
- Vivado version : 2020.2
- Target Device : Xilinx UltraScale, Xilinx UltraScale+
- MIG (Memory Interface Generator) IP version : v2.2
MIG IP에서 사용되는 3 종류의 Clock
1.
Vivado 2020.2에서 Xilinx IP catalog를 double click 합니다.
2.

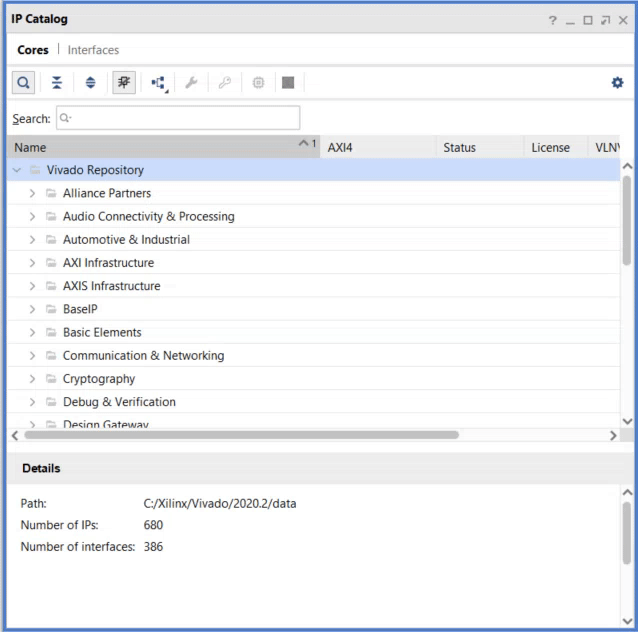

아래와 같이 "IP Catalog" window을 확인할 수 있습니다. Search 란에 "mig"라고 기입합니다. 그리고 DDR4 SDRAM(MIG)를 double click 합니다.
3.
아래와 같이,
(1번) DDR4 SDRAM (MIG) (2.2) IP 설정 window를 확인할 수 있습니다.
(2번) 그리고 Basic 탭에서
(3번) Memory Device Interface Speed (ps)를 833 ps라고 기입합니다. (Period가 833 ps이면 Frequency로 1200MHz가 됩니다. 이를 기준으로 DDR4 memory의 DQ data-rate은 2400Mbps가 됩니다.)
(4번) Reference Input Clock Speed (ps)는 FPGA의 External clock input Frequency이며, 풀-다운 메뉴 중에서 Board에 사용되는 오실레이터 클럭의 주파수에 해당되는 값 (풀-다운 메뉴에서 원하는 clock을 선택할 수 있습니다.)으로 설정하면 됩니다. (여기서는 200Mhz로 설정합니다.)
4.
MIG IP는 아래의 그림과 같이 "c0_sys_clk_p/n"과 "c0_ddr4_ui_clk"이 있습니다.
앞에서 설정한 값을 기준으로 "c0_sys_clk_p/n"은 Reference Input Clock Speed (ps)에 해당되며, 200 MHz가 됩니다.
그리고 Memory Device Interface Speed (ps) = 833 ps (Period) = 1200 MHz 이므로 "c0_ddr4_ui_clk"은 1/4 에 해당되는 300 MHz (1200/4 = 300)가 됩니다.
( app_* 관련 signal들은 모두 "c0_ddr4_ui_clk"에 동기됩니다.)
5.
마지막으로 External DDR4 memory와 Directly Connection되는 Signals 중에서 "c0_ddr4_ck_c/t"라는 Clock이 있습니다.
"c0_ddr4_ck_c/t"은 MIG IP의 output clock으로 External DDR4 Memory의 Input pin과 연결됩니다.
앞에서 설정한 값을 기준으로 "c0_ddr4_ck_c/t"은 1200 MHz (833 ps) 입니다.
지금까지 Xilinx MIG IP에 있는 3 종류의 Clock frequency와 DQ data-rate의 관계에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.
(공감, 구독, 댓글은 저에게 힘이 됩니다!)
