MIG IP의 Supported DDR4 Memory Parts List



 Introduction

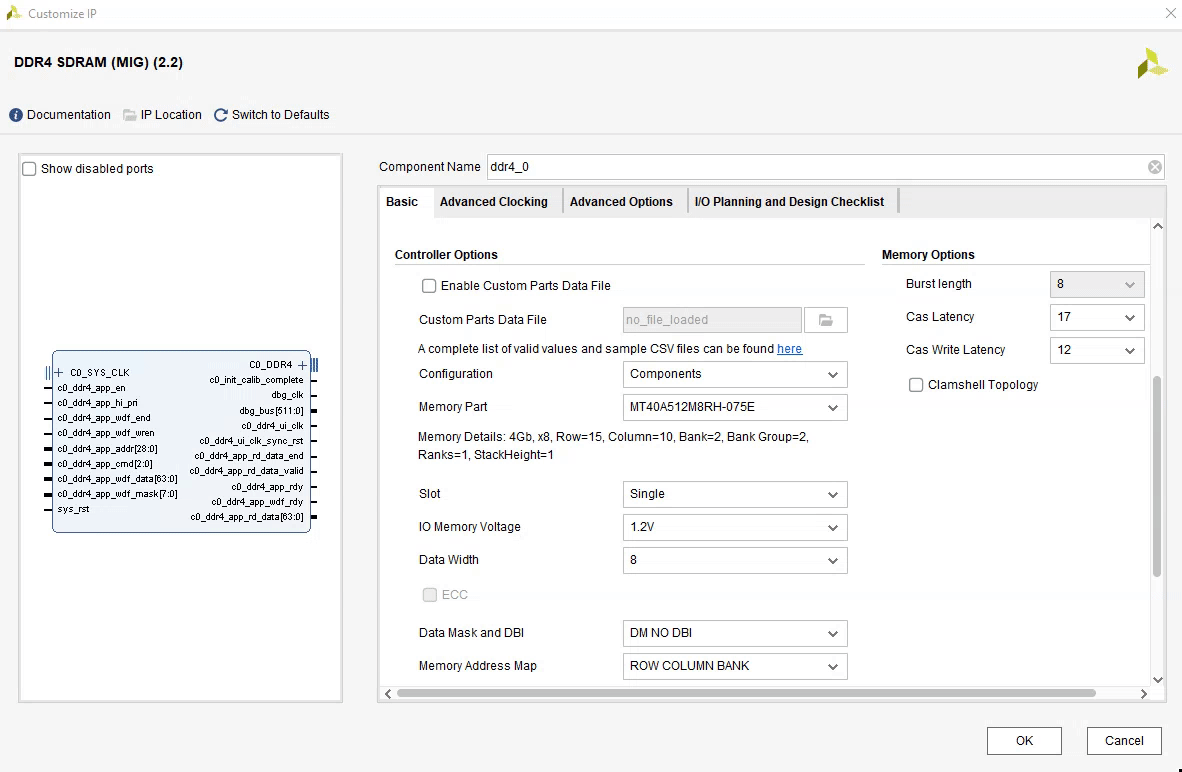

MIG (Memory Interface Generator) IP에서 Support하는 DDR4 Memory Parts List를 아래와 같이 GUI 상에서 확인할 수 있습니다.



DDR4 SDRAM (MIG) (2.2)

이러한 DDR4 Memory Parts List를 파일로 확인할 수 있는지 궁금하여졌습니다. Vivado Design Suite에서 이러한 부분을 관리하는 파일이 분명히 있을 것 같다는 생각이 들어 확인하여 보았습니다. 그리고 "*.csv" 파일이 있음을 확인하였습니다.







728x90







 MIG IP의 Supported DDR4 Memory Parts List



1.

Vivado Design Suite이 설치된 아래의 경로를 보면 "memparts.csv"를 확인할 수 있습니다.



You can also found at memparts csv file under vivado installation :

Vivado\<version>\data\ip\xilinx\mem_v1_4\csv\<memory_type_folder>\memparts.csv

Example directory

C:\Xilinx\Vivado\2020.1\data\ip\xilinx\mem_v1_4\csv\ddr4_sdram\memparts.csv



2.

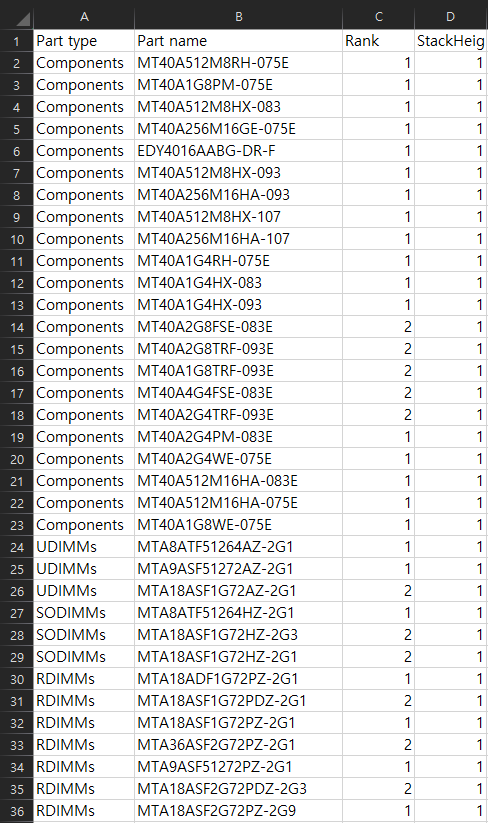

"memparts.csv" 파일을 보면 다음과 같은 내용을 확인할 수 있습니다. MIG (Memory Interface Generator) IP의 GUI 상에서 Support하는 모든 DDR4 Memory Parts List를 확인할 수 있습니다.



memparts.csv







---



지금까지 MIG (Memory Interface Generator) IP에서 Support하는 DDR4 Memory Parts List를 파일 (memparts.csv)로 확인하는 방법에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.

(공감, 구독, 댓글은 저에게 힘이 됩니다!)







---

Create Date: October 26, 2020

Posted By: Mouessee
