Introduction

만일 Design Guide for MIG IP (1/3)과 Design Guide for MIG IP (2/3)의 내용을 보지 않았다면....

아래의 Design Guide for MIG IP (1/3)과 Design Guide for MIG IP (2/3)을 보고 난 후에

지금 보고 있는 BLOG를 보아 주세요.

Design Guide for MIG IP (1/3)

Introduction Xilinx MIG (Memory Interface Generator) IP를 생성할 경우 User Logic과 연결되는 Interface는 두 가지가 있습니다. Standard User Interface AXI4 Interface 여기서는 Standard User Intrface..

740280.tistory.com

Design Guide for MIG IP (2/3)

Introduction 아래의 Design Guide for MIG IP (1/3)을 보고 난 후, 지금 보고있는 BLOG를 보아 주세요. 여기서는 MIG IP를 Control하기 위한 MIG_CTRL ( mig_ctrl.vhd )를 design함에 있어 FS..

740280.tistory.com

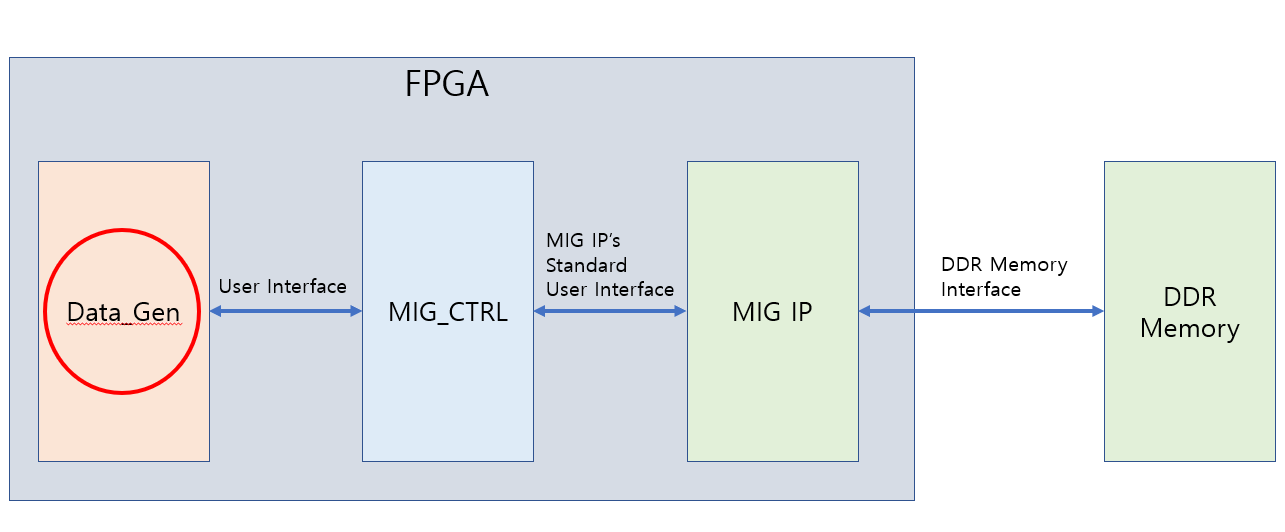

여기서는 실제 Data_Gen code ( data_gen.vhd )를 구현하고 앞서 설명한 MIG_CTRL code ( mig_ctrl.vhd )와 연결하여 MIG IP를 통해 DDR memory에 Write한 Data와 Read한 Data가 동일한지를 살펴보겠습니다.

Test를 위한 PC 사용환경은 다음과 같습니다.

OS : Windows 10 pro ( version : 20H2 )
Vivado version : 2020.2

728x90

Data_Gen code

1.

앞서 블로그에서 언급했던 MIG_CTRL code ( mig_ctrl.vhd )와 연결할 Data_Gen code ( data_gen.vhd )를 설명하겠습니다.

2.

아래 code는 Write Address & Data와 Read Address를 생성하며 앞서 블로그에서 설명하였던 "mig_ctrl.vhd" code의 User Interface Pin과 연결됩니다.

user interface pin과 signal 정의는 다음과 같습니다.

entity data_gen is
    port (
    state : in std_logic_vector(  3 downto 0) ;

    write_rdy : in std_logic ;
    write_en : out std_logic ;
    write_addr : out std_logic_vector( 27 downto 0) ;
    write_data : out std_logic_vector(127 downto 0) ;

    read_rdy : in std_logic ;
    read_en : out std_logic ;
    read_addr : out std_logic_vector( 27 downto 0) ;
    read_valid : in std_logic ;
    read_data : in std_logic_vector(127 downto 0) ;

    ui_clk : in std_logic ;
    reset : in std_logic
    );
end data_gen;

architecture Behavioral of data_gen is

    constant st_initial : std_logic_vector(  3 downto 0):= "0001" ;
    constant st_idle : std_logic_vector(  3 downto 0):= "0010" ;
    constant st_write : std_logic_vector(  3 downto 0):= "0100" ;
    constant st_read : std_logic_vector(  3 downto 0):= "1000" ;

    signal write_addr_cnt : std_logic_vector( 27 downto 0) ;  -- write address counter
    signal write_data_cnt : std_logic_vector(127 downto 0) ;  -- write data    counter
    signal read_addr_cnt : std_logic_vector( 27 downto 0) ;  -- read  address counter

Write Operation을 위하여 사용할 address와 data는 counter를 사용하여 생성합니다.

Address는 x"0000000" ~ x"0001000" 까지 증가하는 counter 입니다.
(실제 적용되는 address의 max count value는 x"0000ff0" 입니다.)

Data는 x"00000000000000000000000000000000" ~ x"00000000000000000000000000001000" 까지
증가하는 counter 입니다.
(실제 적용되는 data의 max count value는 x"00000000000000000000000000000ff0" 입니다.)

Write 동작의 경우, write_en을 '1'로 놓고 ( write_rdy = '1' )의 조건에서
write_addr와 write_data를 입력하면 됩니다.

    wr_data_addr_gen : process ( ui_clk, reset, state )
    begin
    if ( reset = '1') then
        write_en <= '0';
        write_addr <= x"0000000";
        write_data <= x"00000000000000000000000000000000";
    elsif ( ui_clk'event and ui_clk = '1' ) then
        if  ( state = st_write ) then
            if ( write_rdy = '1' ) then
                if ( write_addr_cnt = x"0001000" ) then
                    write_en <= '0';
                    write_addr <= x"0001000";
                    write_addr_cnt <= x"0001000";
                    write_data <= x"00000000000000000000000000001000";
                    write_data_cnt <= x"00000000000000000000000000001000";
                else
                    write_en <= '1';
                    write_addr <= write_addr_cnt;
                    write_addr_cnt <= write_addr_cnt + x"0000010";
                    write_data <= write_data_cnt;
                    write_data_cnt <= write_data_cnt + x"00000000000000000000000000000010";
                end if;
            end if;
        else
            write_en <= '0';
            write_addr <= x"0000000";
            write_addr_cnt <= x"0000000";
            write_data <= x"00000000000000000000000000000000";
            write_data_cnt <= x"00000000000000000000000000000000";
        end if;
    end if;
    end process;

Read Operation을 위하여 사용할 address와 data는 counter를 사용하여 생성합니다.

Address는 x"0000000" ~ x"0001000" 까지 증가하는 counter 입니다.
(실제 적용되는 address의 max count value는 x"0000ff0" 입니다.)

Read 동작의 경우, read_en을 '1'로 놓고 ( read_rdy = '1' )의 조건에서
read_addr를 입력하면 됩니다.

    rd_addr_gen : process ( ui_clk, reset, state )
    begin
    if ( reset = '1') then
        read_en        <= '0';
        read_addr      <= x"0000000";
        read_addr_cnt  <= x"0000000";
    elsif ( ui_clk'event and ui_clk = '1' ) then
        if  ( state = st_read ) then
            if ( read_rdy = '1' ) then
                if ( read_addr_cnt = x"0001000" ) then
                    read_en       <= '0';
                    read_addr     <= x"0001000";
                    read_addr_cnt <= x"0001000";
                else
                    read_en       <= '1';
                    read_addr     <= read_addr_cnt;
                    read_addr_cnt <= read_addr_cnt + x"0000010";
                end if;
            end if;
        else
            read_en       <= '0';
            read_addr     <= x"0000000";
            read_addr_cnt <= x"0000000";
        end if;
    end if;
    end process;

3.

위 source code를 보면 Write / Read Operation 시에 Address counting이 매 클럭마다 HEX value인 0x10 만큼씩 증가하는 이유에 대하여 설명하겠습니다.

app__wdf_data는 128 bit 입니다.

Write Operation 시에 매 클럭 (ui_clk) 마다 One Address와 128 bits의 data를 MIG IP를 통하여 Write 합니다.

MIG IP와 DDR memory사이의 DQs는 16 bits 입니다.

따라서 Write Operation 시에 매 클럭 (ui_clk) 마다 DQs 16 bits가 8번 Write 됩니다.

DQs 16 bits X 8 = 128 bits

예를 들어 ....

app_addr = "0x0000000" 일 때에 app__wdf_data 128 bits의 data를 MIG IP를 통하여 Write하면

MIG IP와 DDR memory사이에는 다음과 같이 write 됩니다.

( "app_addr"은 28 bits이지만 쉬운 설명을 위하여 하위 8 bits만 표시하겠습니다. )

BIN value인 "0000 0000" ~ "0000 0001" 번지에 app__wdf_data(15:0)가 write 됩니다.

BIN value인 "0000 0010" ~ "0000 0011" 번지에 app__wdf_data(31:16)가 write 됩니다.

BIN value인 "0000 0100" ~ "0000 0101" 번지에 app__wdf_data(47:32)가 write 됩니다.

BIN value인 "0000 0110" ~ "0000 0111" 번지에 app__wdf_data(63:48)가 write 됩니다.

BIN value인 "0000 1000" ~ "0000 1001" 번지에 app__wdf_data(79:64)가 write 됩니다.

BIN value인 "0000 1010" ~ "0000 1011" 번지에 app__wdf_data(95:80)가 write 됩니다.

BIN value인 "0000 1100" ~ "0000 1101" 번지에 app__wdf_data(111:96)가 write 됩니다.

BIN value인 "0000 1110" ~ "0000 1111" 번지에 app__wdf_data(127:112)가 write 됩니다.

따라서 다음 Address는 BIN value인 "0001 0000" (Hex value "0x10")가 되는 것 입니다.

Write Operation 시에 매 클럭 (ui_clk) 마다 HEX value인 0x10 만큼씩 증가

write_addr_cnt <= write_addr_cnt + x"0000010";

Rrite Operation 시에 매 클럭 (ui_clk) 마다 HEX value인 0x10 만큼씩 증가

read_addr_cnt <= read_addr_cnt + x"0000010";

data_gen.vhd

0.01MB

지금까지 Design Guide for MIG IP에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.
