Introduction
Vivado License는 일반적으로 PC의 Ethernet Mac Address 혹은 C: Drive의 Serial Number를 기반으로 하는 License를 생성하여 사용합니다.
여기서는 이러한 Vivado License 파일을 생성하고 설정하는 방법에 대하여 알아보겠습니다.
Test를 위한 PC 사용환경은 다음과 같습니다.
- OS : Windows 10 pro ( version : 21H2 )
- Vivado version : 2022.1
Where to get a Vivado License
1.
먼저 Xilinx SIte의 LOGIN 계정이 있어야 합니다.

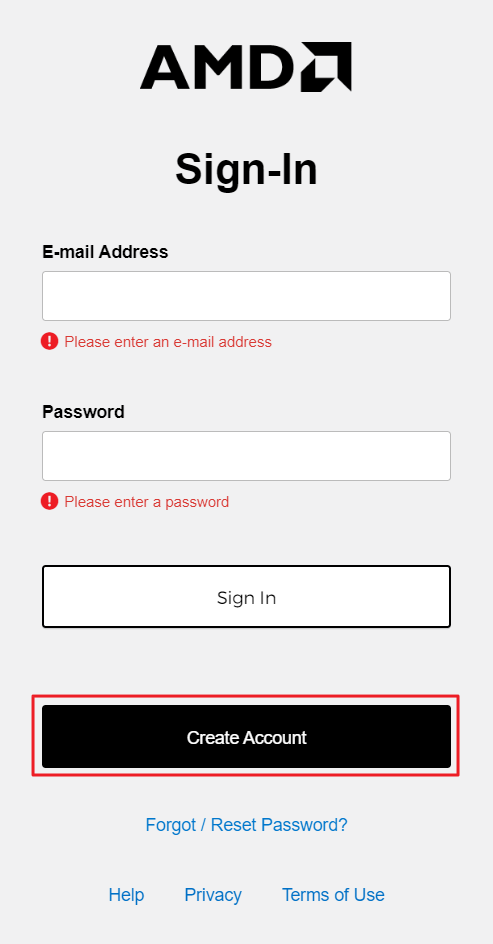

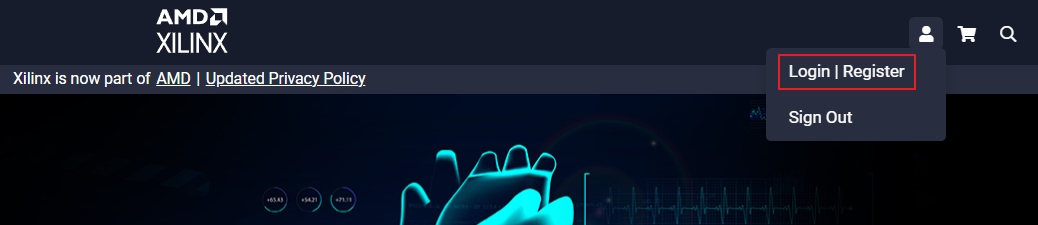

Xilinx Site에서 상단 오른 쪽에 있는 "Login | Register"를 클릭하여 LOGIN 계정을 만듭니다.
2.
Vivado License를 발급받을 수 있는 사이트는 아래와 같습니다.
https://www.xilinx.com/getlicense

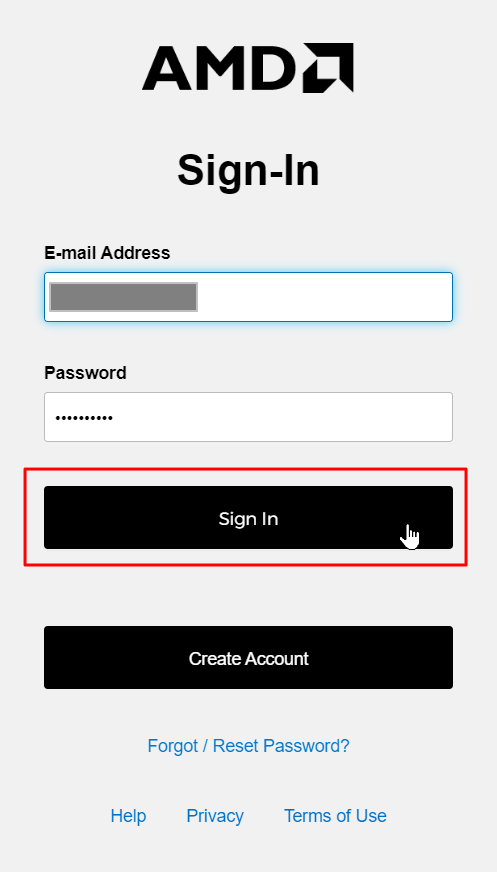

위 사이트로 이동하면 다음과 같이 E-mail address & Password를 물어봅니다.
E-mail address & Password를 각각 입력 후, LOGIN (Sign In)합니다.
3.
다음과 같은 화면이 나타나면, "Create New Licenses" 를 클릭합니다.
그리고 "Vivado ML Enterprise Edition"의 Check-box를 체크합니다.
이 후, "Generate Node-Locked License"를 클릭합니다.
(만일, 구매한 License가 Floating License이면 "Generate Floating License"를 클릭합니다.)
4.

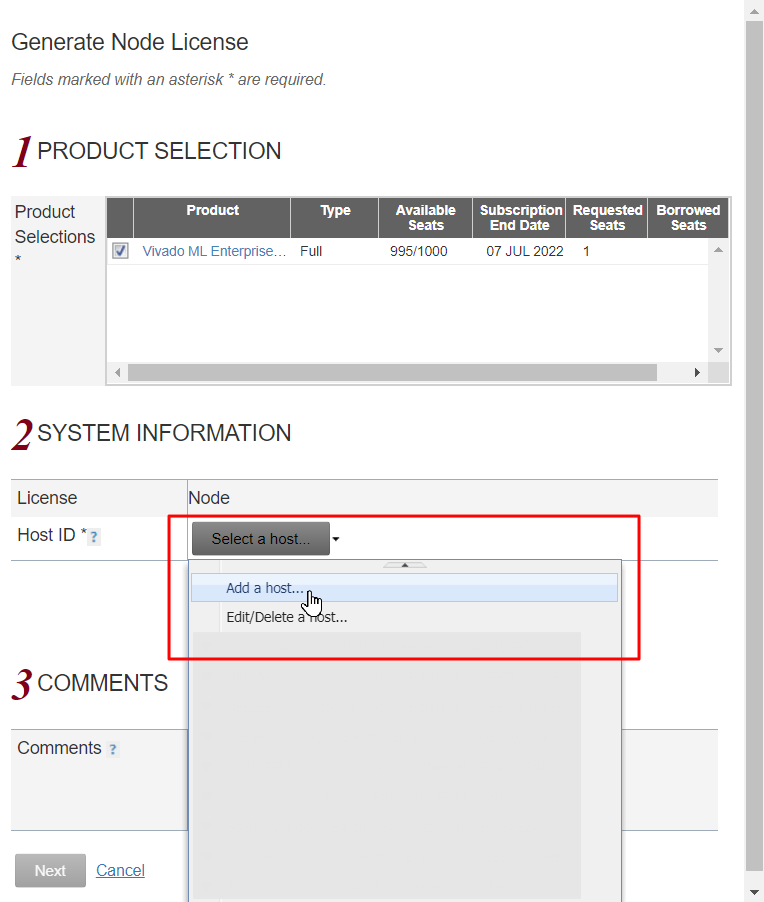

아래와 같은 화면이 나타나면, "Select a host"를 클릭하여 "Add a host..."을 클릭합니다.
5.

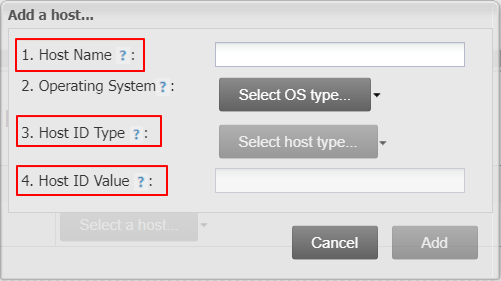

아래의 화면이 타나나며, Host Name, Operating System, Host ID Type, Host ID Value를 설정하게 됩니다.
여기서 Operating System은 사용하고 있는 PC의 OS를 선택하면 됩니다. (대부분 "Windows 64-bit" 혹은 "Linux 64-bit"를 선택합니다.)
Host ID Type은 Ethernet MAC, Disk Serial Number, Dongle Flex ID 중에서 어느 기반의 License File을 만들지 정하는 부분입니다. 요즈음은 거의 대부분 Ethernet MAC 기반의 License File을 선택합니다.
마지막으로 Vivado를 설치하려는 PC의 Host Name과 Host ID Value는 License Manager Tool에서 확인이 가능합니다.
6.
설치하려는 PC의 Host Name과 Host ID Value를 License Manager Tool에서 확인하여 보겠습니다.
Vivado를 실행합니다. (License File의 설정없이도 가능합니다.)

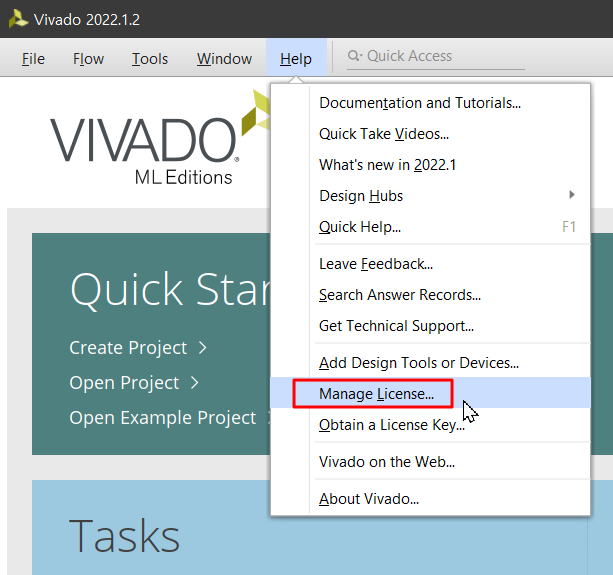

Vivado에서 아래와 같이 "Manager License..."를 실행합니다.
7.

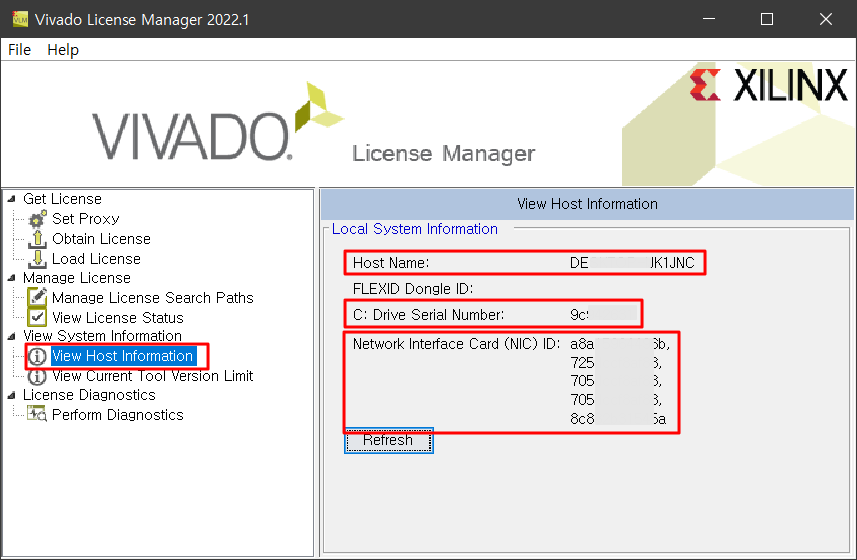

Vivado License Manager Tool에서 다음과 같이 Host Name과 Host ID Type이 C-Drive Serial Number일 경우와 Ethernet MAC ( Network Interface Card(NIC) ID )일 경우의 각각의 value를 확인할 수 있습니다.
(FLEXID Dongle ID는 USB Stick type의 Dongle License가 있어야 Vivado License Manager Tool에서 Detection됩니다. 아래 화면에서는 USB Dongle License가 없기 때문에 어떤 값도 보이지 않는 것 입니다.)
8.
위에서 Ethernet MAC ( Network Interface Card(NIC) ID )의 경우 여러 개의 값을 확인할 수 있습니다. 이 중에서 유선 혹은 무선 Ethernet MAC의 address value를 선택하여야 하며, 주로 유선 Ethernet MAC의 address value를 선호합니다. 여러 개의 Mac address value 중 어느 것이 유선 Ethernet MAC의 address value인지를 확인하려면 아래의 링크 사이트의 내용을 보아 주세요.
삼성전자 서비스 : 랜카드 맥 어드레스(Mac Adress) 확인 방법을 알려주세요.
9.

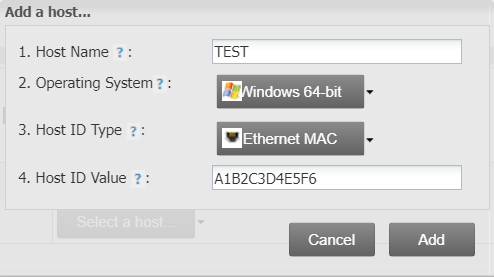

아래와 같이 설치하고자 하는 PC에 맞게 각각의 란에 대한 선택 및 값을 입력한 후, "Add"를 클릭합니다.
10.

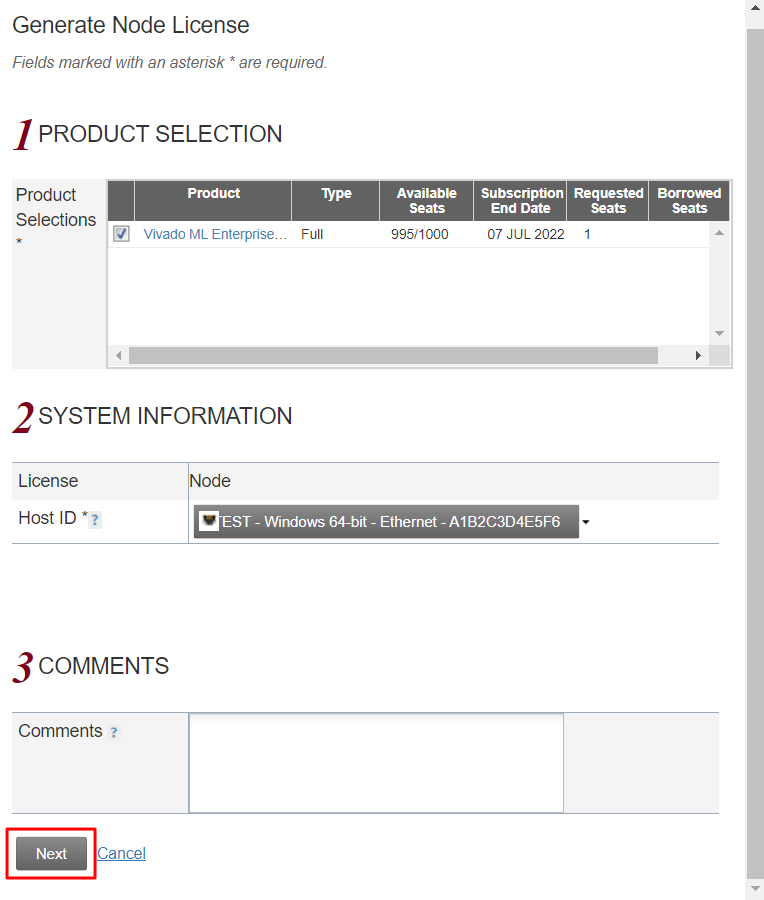

"Next"를 클릭합니다. 이 후, "Next" 혹은 "OK"를 클릭하여 진행을 완료하면, Log In 계정의 메일 주소로 License File이 첨부된 E-mail이 오게 됩니다.
11.
Xilinx로 부터 온 E-mail을 보면, License file이 첨부되어 있음을 확인할 수 있습니다.
이 License file을 적당한 폴더에 저장합니다.
How to apply a license file in Vivado
1.
E-mail로 받은 License file을 Vivado에 적용하는 방법은 다음과 같습니다.

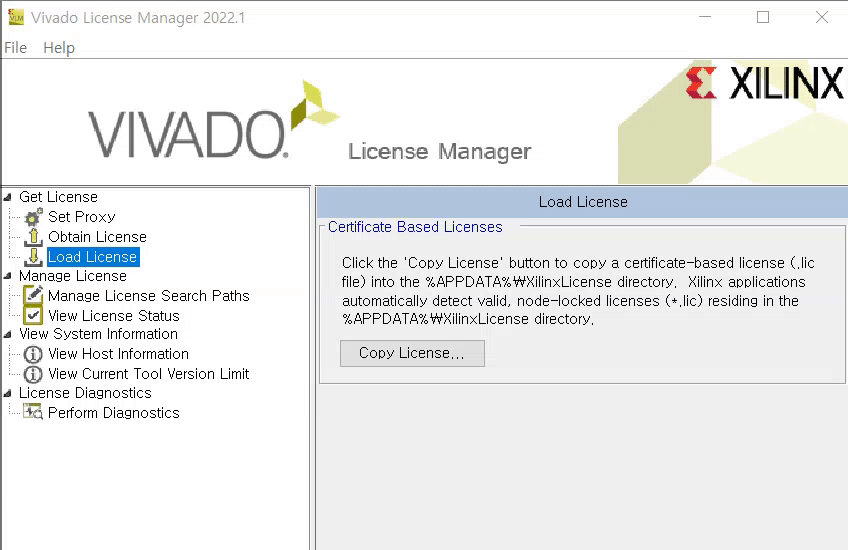

Vivado License Manager에서 "Load License"의 "Copy License"를 클릭하면 됩니다.
(아래는 계속 반복되는 영상 입니다.)
지금까지 Vivado License 파일을 생성하고 설정하는 방법에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.
(공감, 구독, 댓글은 저에게 힘이 됩니다!)
