Introduction
Vivado에서 Simulation을 끝내고 저장할 경우, 일반적으로 Signal names configuration 만이 저장되고 결과에 해당되는 waveform은 저장되지 않습니다. 경우에 따라 Vivado에서 Simulation을 하고 그 결과에 해당되는 waveform을 저장하여 나중에 분석을 할 필요가 있습니다.
여기서는 Vivado Simulation에서 waveform 파일을 저장하는 방법에 대하여 알아보겠습니다.
Test를 위한 PC 사용환경은 다음과 같습니다.
- OS : Windows 10 pro ( version : 21H2 )
- Vivado version : 2022.1.2
How to save simulation "waveform" result in Vivado
1.

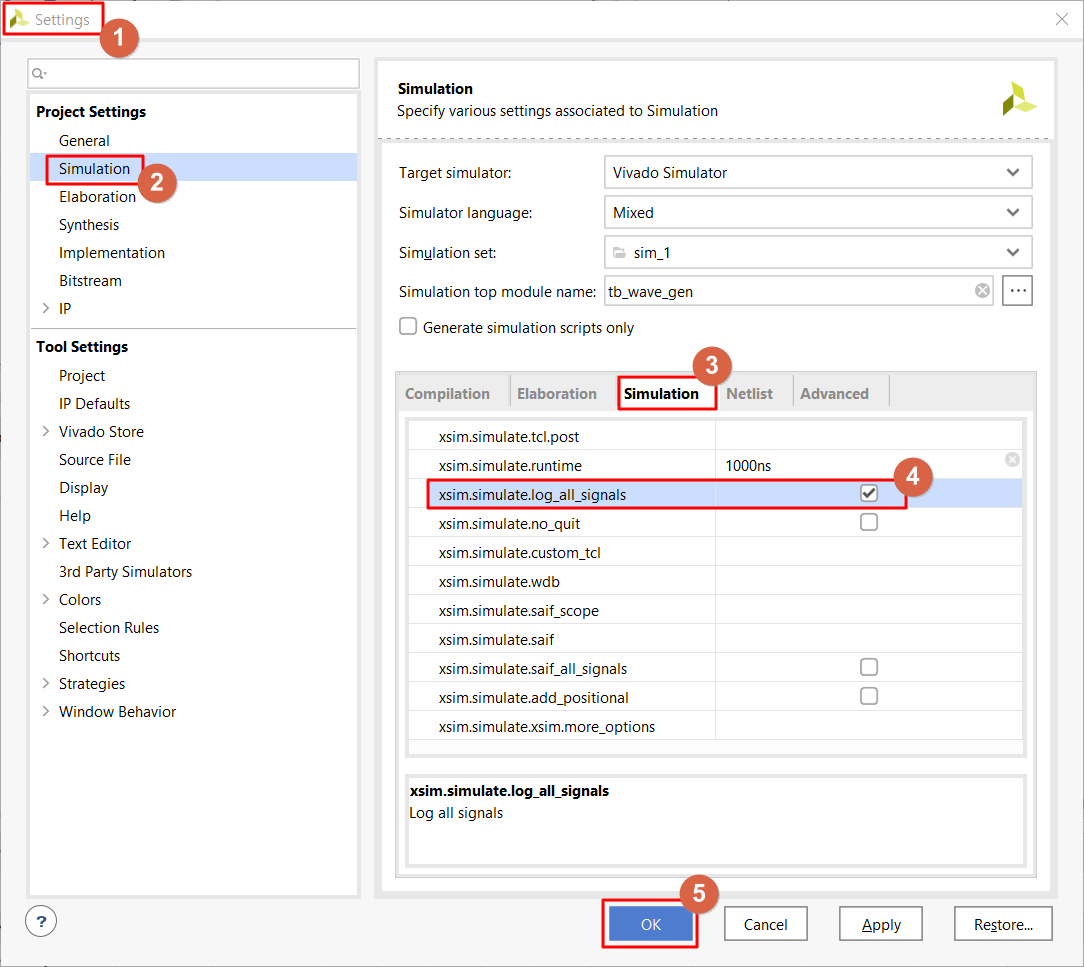

아래의 캡처화면과 같이 Vivado tool의 "Settings" window에서 "xsim.simulate.log_all_signals"의 Check-Box를 클릭합니다.
2.
Behavioral Simulation을 진행합니다.
3.

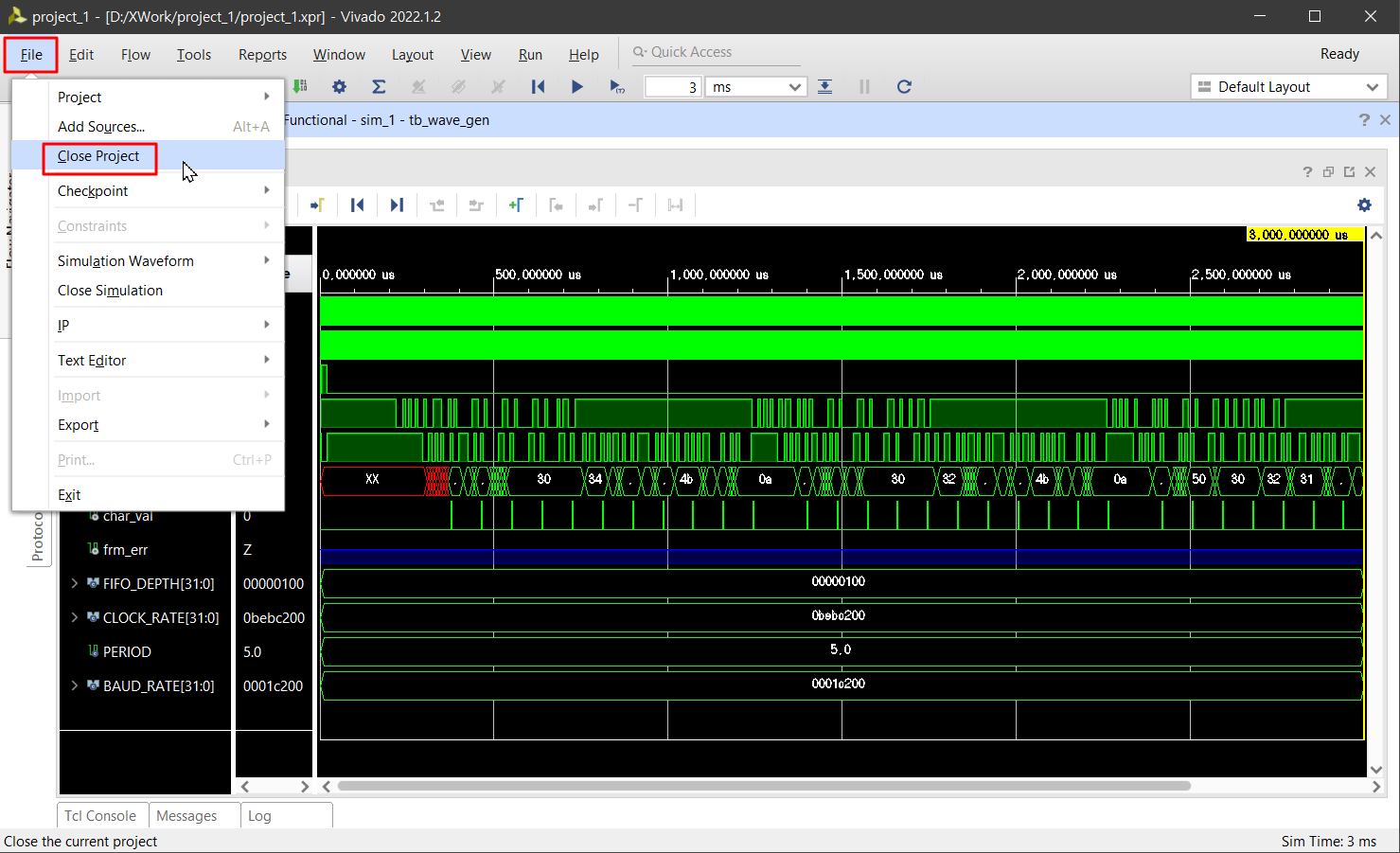

"Close Project"를 합니다.
4.

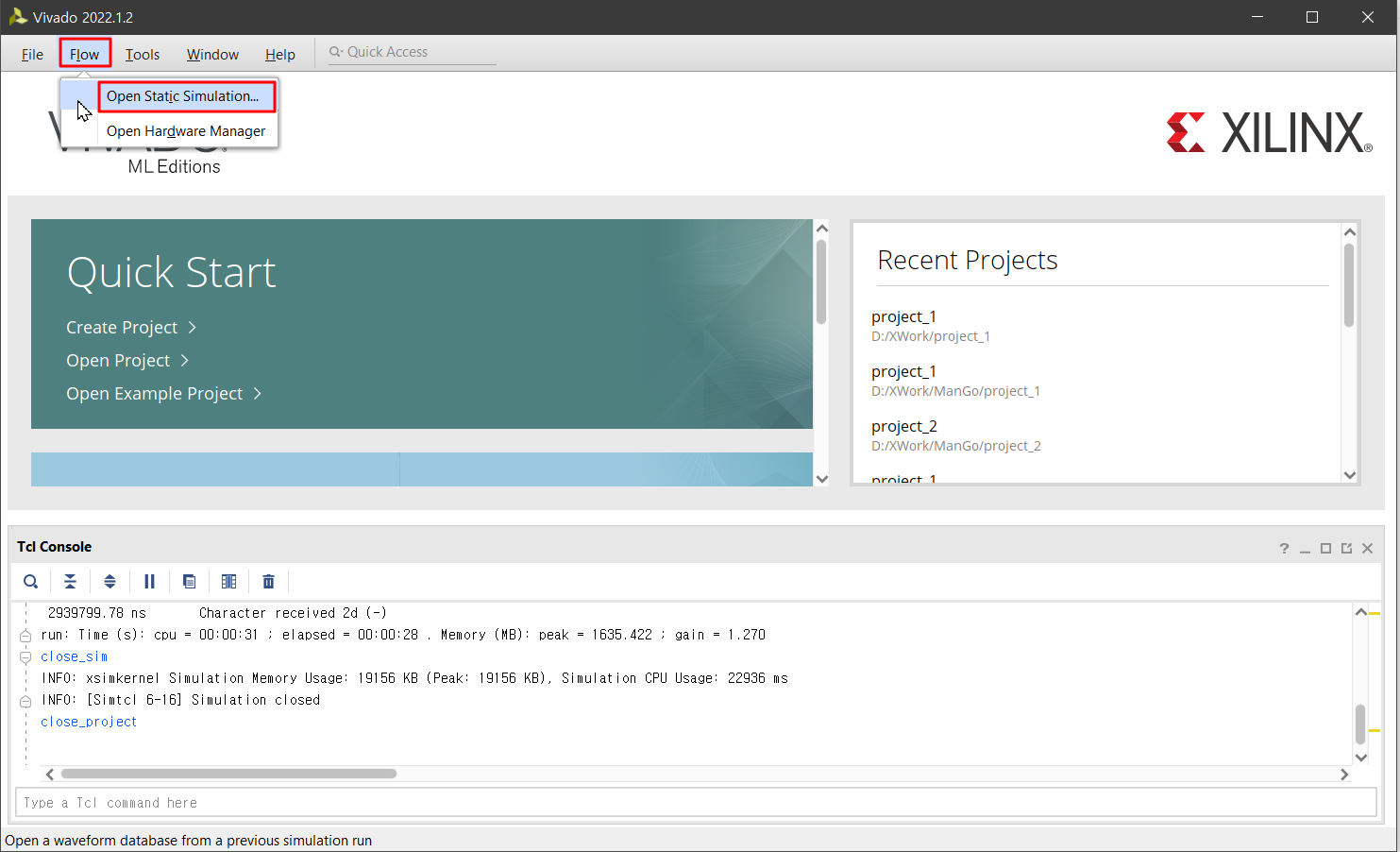

Vivado Top menu의 Flow에서 "Open Static Simulation"를 클릭합니다.
5.
"D:/XWork/project_1/<project_name>.sim/sim_1/behav/xsim"에 있는 *.wdb 파일을 선택합니다.
6.

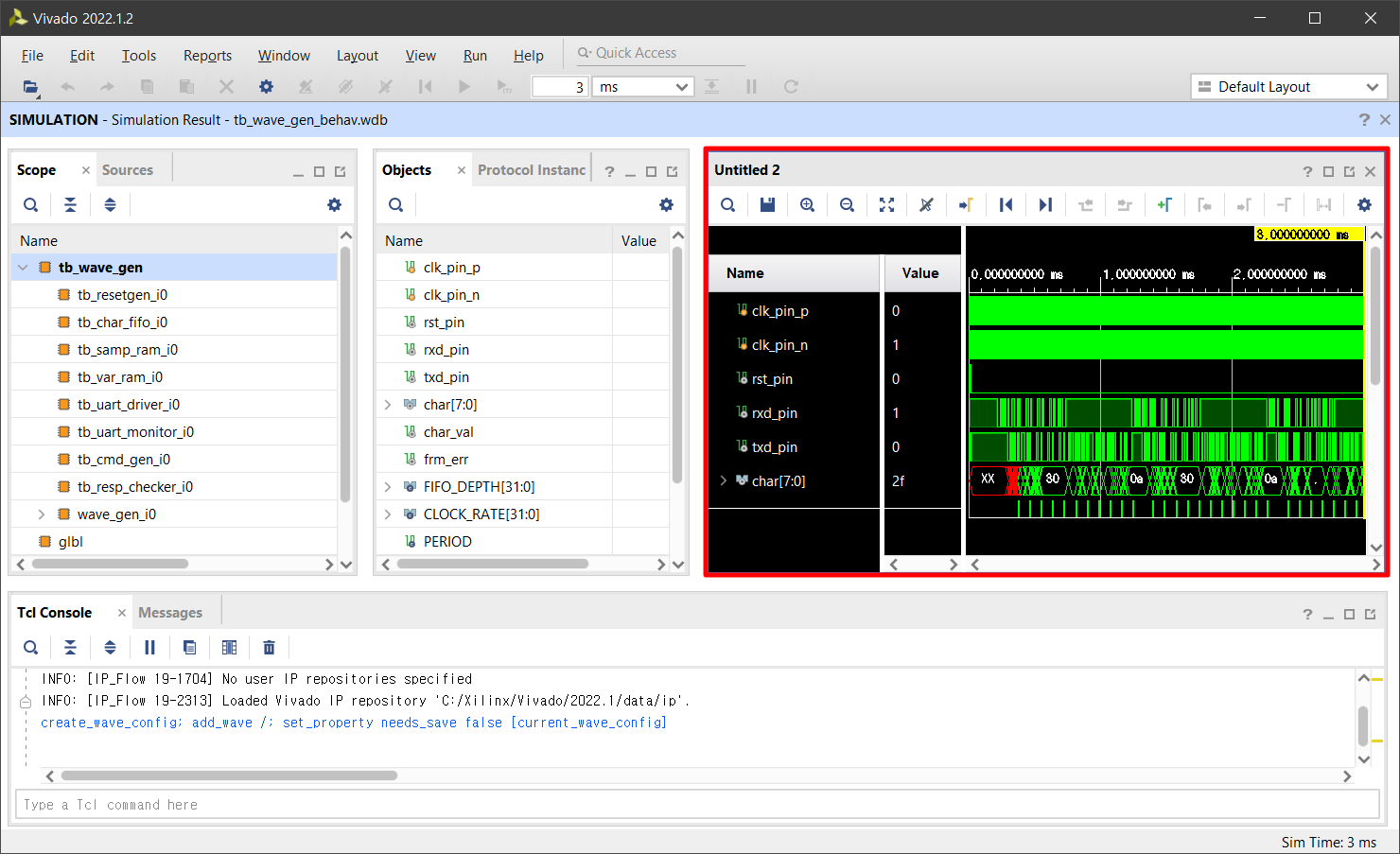

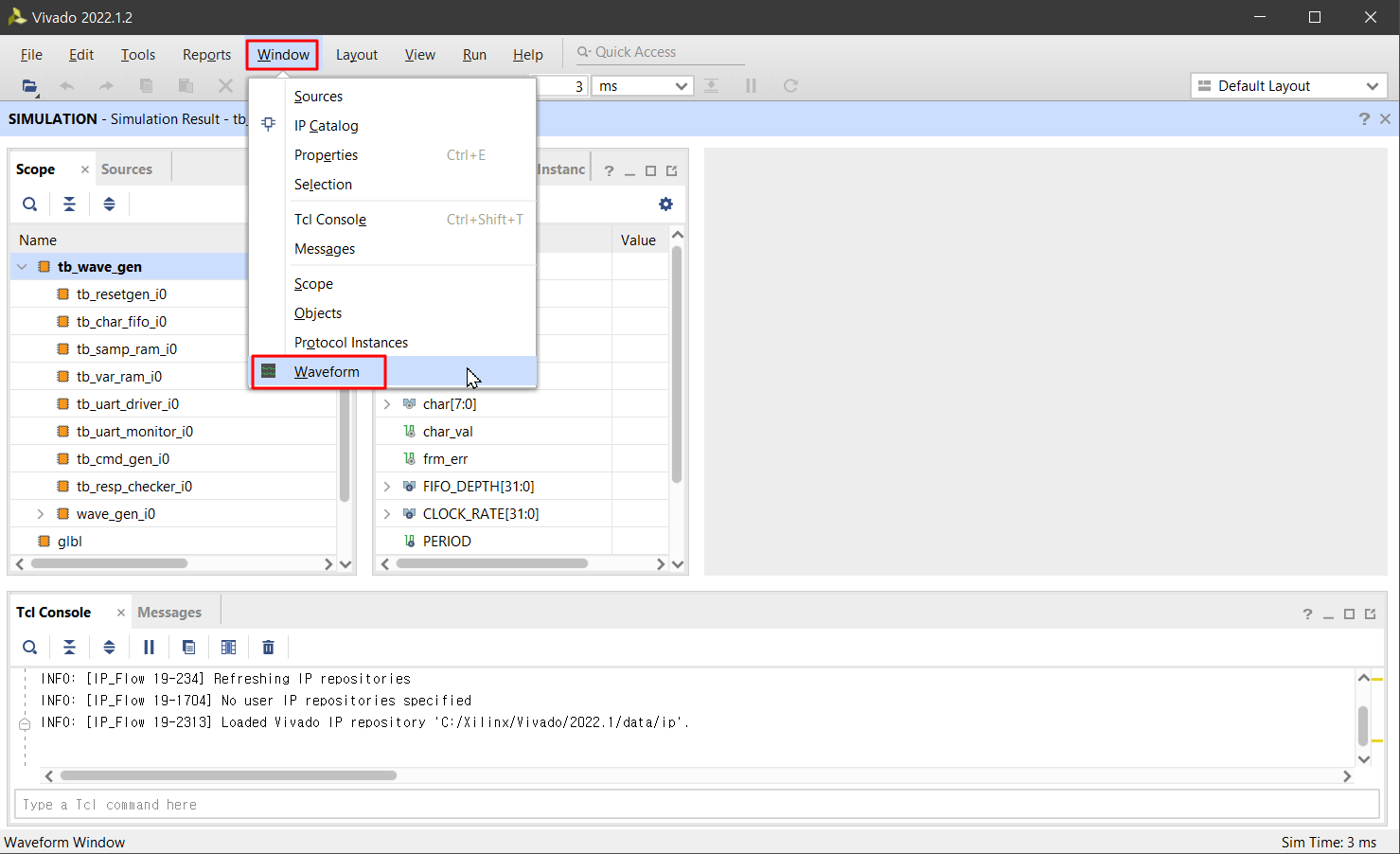

아래의 캡처화면과 같이 Vivado Top menu의 Window에서 "Waveform"를 클릭합니다.
7.

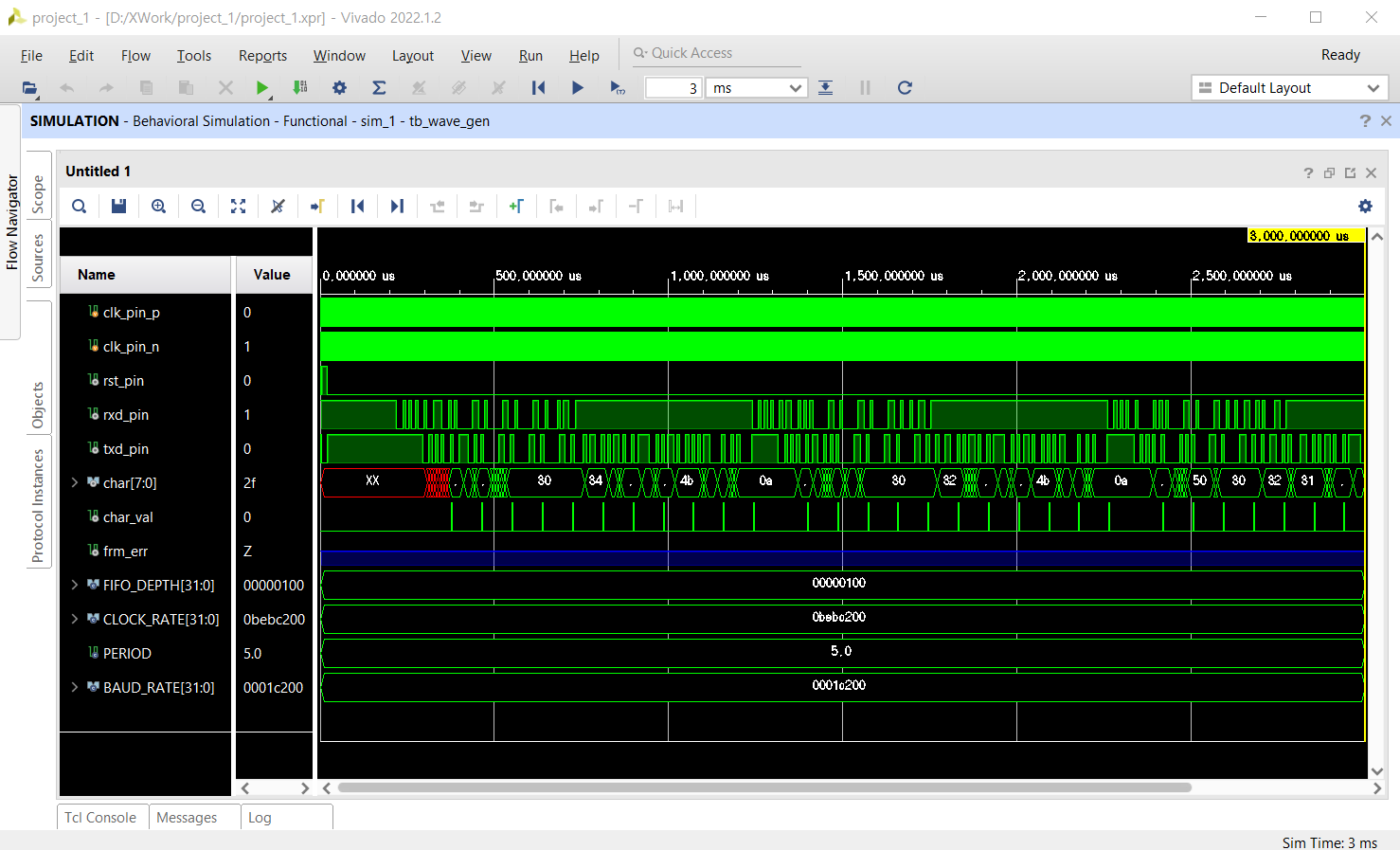

다음과 같이 Simulation의 Waveform 결과를 확인할 수 있습니다.
지금까지 Vivado Simulation에서 waveform 파일을 저장하는 방법에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.
(공감, 구독, 댓글은 저에게 힘이 됩니다!)
