Little / Big Endian과 MSB-First, LSB-First의 의미







 Introduction



여기서는 Little Endian과 Big Edian의 차이점이 무었인지 그리고 MSB-First와 LSB-First의 의미에 대하여 알아보겠습니다.



Test를 위한 PC 사용환경은 다음과 같습니다.

• OS : Windows 10 pro ( version : 21H2 )
• Vivado version : 2022.1







 Litte / Big Endian



예를 들면, 32 bit의 Data width를 가지는 Data를 처리할 경우에,

Data 순서를 31번지부터 0번지까지를 두고 처리할지,

Data 순서를 0번지에서 31번지까지의 Data를 두고 처리할지와 같이

번지의 순서에 따라 Little Endian인지 Big Endian인지 결정됩니다.



아래의 캡처화면( XAPP1283 문서의 Figure 12 )을 보면 쉽게 이해될 것 입니다.



Endian Selection







728x90

반응형







 MSB-First / LSB-First





1.

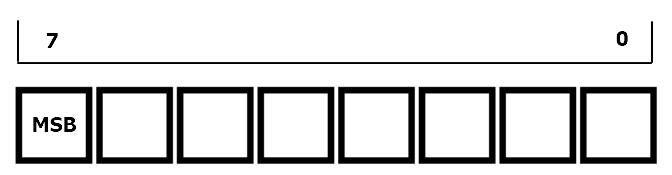

MSB (Most Significant Bit)는 최상위 비트를 의미합니다.

예를 들면 아래와 같은 8 Bits Data가 있으면 7번지가 MSB가 됩니다.



MSB





2.

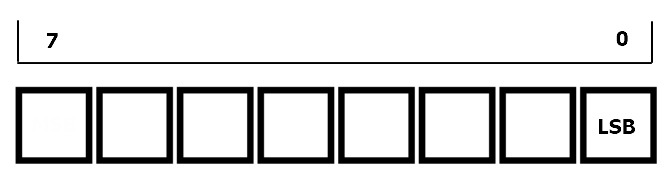

LSB (Least Significant Bit)는 최하위 비트를 의미합니다.

예를 들면 아래와 같은 8 Bits Data가 있으면 0번지가 LSB가 됩니다.



LSB





3.

VHDL로 다음과 같이 기술하였다면,



signal temp : std_logic_vector( 31 downto 0 );



MSB-First가 됩니다.





4.

VHDL로 다음과 같이 기술하였다면,



signal temp : std_logic_vector( 0 downto 31 );



LSB-First가 됩니다.







---



지금까지 Little Endian과 Big Edian의 차이점이 무었인지 그리고 MSB-First와 LSB-First의 의미에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.

(공감, 구독, 댓글은 저에게 힘이 됩니다!)







---
