각 전원 Pin들이 공급하는 FPGA Resource는?







 Introduction



Xilinx FPGA Device를 사용하면 각 전원 핀들이 공급하는 FPGA Resource가 무엇인지 확인해야 하는 경우가 발생합니다. 예를 들면 Block Memory의 동작에 매우 낮은 확률로 문제가 있는 경우에 여러가지 원인을 추측할 수 있지만 그 중에 Block Memory에 전원을 공급하는 Vccbram의 전원 Noise도 그 원인 중에 하나가 될 수 있습니다.



여기서는 Xilinx FPGA device를 사용하기 위하여 필요한 여러가지 전원들과 각 전원이 공급하는 FPGA Resource가 무엇인지 확인하여 보겠습니다.







728x90

반응형







Test를 위한 PC 사용환경은 다음과 같습니다.

• OS : Windows 10 pro ( version : 21H2 )
• Vivado version : 2022.1







 Multiple power supplies are required to power an FPGA



Xilinx Artix-7 device에 필요한 각 전원과 Recommended Operating Condition은 아래 링크 문서의 Table 2에서 확인할 수 있습니다.

DS181 (v1.25) June 18, 2018 - DC and AC Switching Characteristics



Xilinx Kintex-7 device에 필요한 각 전원과 Recommended Operating Condition은 아래 링크 문서의 Table 2에서 확인할 수 있습니다.

DS182 (v2.18) June 28, 2019 - DC and AC Switching Characteristics



Xilinx Virtex-7 device에 필요한 각 전원과 Recommended Operating Condition은 아래 링크 문서의 Table 2에서 확인할 수 있습니다.

DS183 (v1.28) March 13, 2019 - DC and AC Switching Characteristics







 The separate sources provide the required
 power for the different FPGA resources

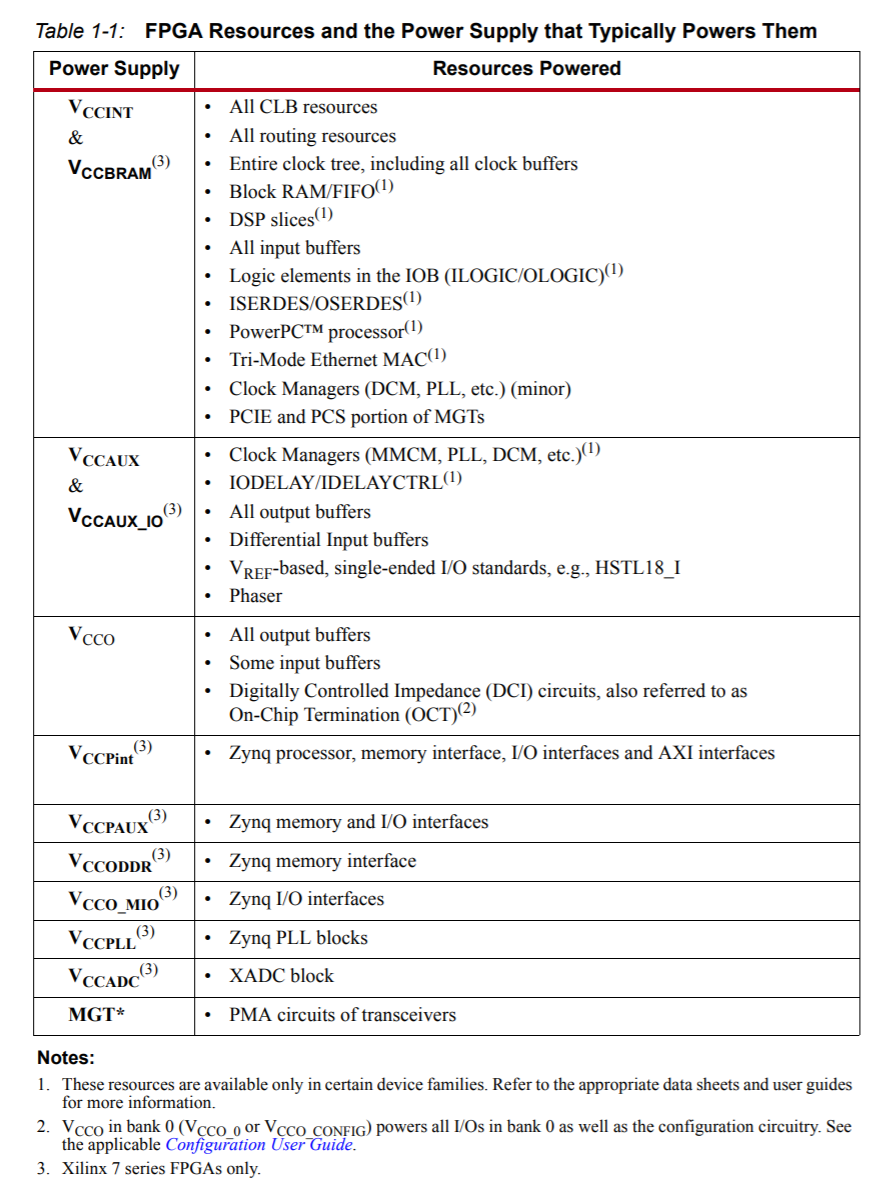

아래 링크 문서의 Table 1-1을 보면 각 전원 핀이 공급하는 FPGA Resources가 무엇인지 확인할 수 있습니다.

UG786 (v14.5) April 10, 2013 - Power Methodology Guide



FPGA Resources and the Power Supply that Typically Powers Them







---



지금까지 각 전원 핀이 공급하는 FPGA Resources가 무엇인지에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.

(공감, 구독, 댓글은 저에게 힘이 됩니다!)







---

Feb 21, 2023

Posted By: Mouessee
