Introduction

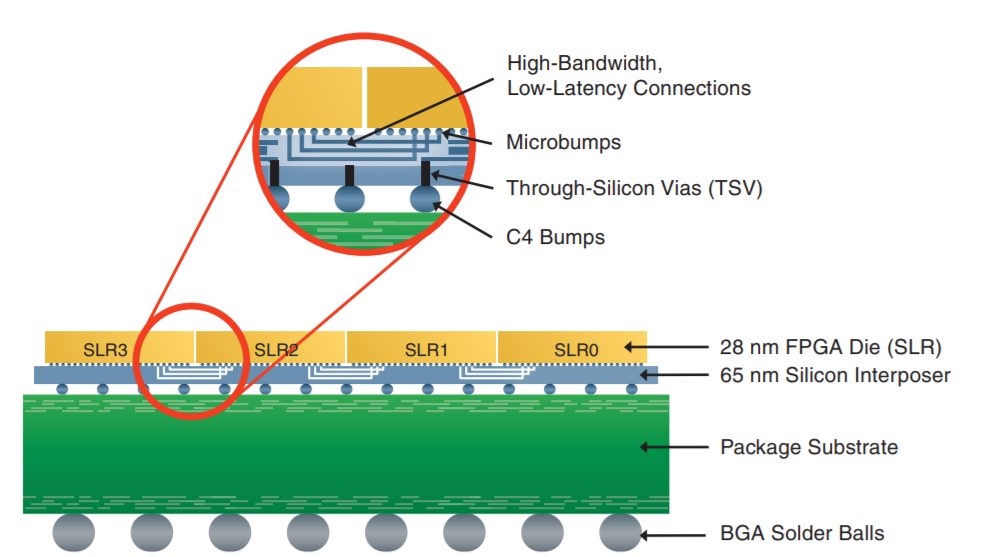

Stacked silicon interconnect (SSI) technology를 사용한 2개 이상의 Supper Logic Region (SLR)을 가지는 Xilinx FPGA Devices는 3D ICs라고 합니다. 반면에 하나의 Supper Logic Region (SLR)을 가지는 Xilinx FPGA Devices는 monolithic(단일로 만들어진) devices라고 합니다.
대부분의 Xilinx FPGA Devices는 monolithic devices 입니다. 여기서는 monolithic devices가 아닌 3D ICs는 어떤 part의 Xilinx FPGA Devices가 있는지 확인하여 보겠습니다.
7 Series 3D Devices Using SSI Technology
UG470 (v1.13.1) August 20, 2018 - 7 Series FPGAs Configuration User Guide 문서의 Table 1-2를 보면 아래 표와 같이 Xilinx 7 Series Device 중 3D ICs는 어떤 part의 Device들이 있는지를 확인할 수 있습니다.
| Device | Master SLR | Slave SLRs |
| 7V2000T | SLR1 | SLR0, SLR2, SLR3 |
| 7VX1140T | SLR1 | SLR0, SLR2, SLR3 |
| 7VH580T | SLR0 | SLR1, SLR2 (GTZ) |
| 7VH870T | SLR2 | SLR0 (GTZ), SLR1, SLR3, SLR4 (GTZ) |
아래 링크의 사이트에서도 위와 같은 확인이 가능합니다.
3D ICs - The Industry’s Only Homogeneous and Heterogeneous 3D ICs
UltraScale & UltraScal+ Devices Using SSI Technology
UG570 (v1.13) July 28, 2020 - UltraScale Architecture Configuration User Guide 문서의 Table 1-3를 보면 아래 표와 같이 UltraScale & UltraScale+ Device 중 3D ICs는 어떤 part의 Device들이 있는지를 확인할 수 있습니다.
| Device | Master SLR | Slave SLRs |
| KU085 | SLR0 | SLR1 |
| KU115 | SLR0 | SLR1 |
| VU125 | SLR0 | SLR1 |
| VU160 | SLR1 | SLR0, SLR2 |
| VU190 | SLR1 | SLR0, SLR2 |
| VU440 | SLR1 | SLR0, SLR2 |
| VU5P | SLR0 | SLR1 |
| VU7P | SLR0 | SLR1 |
| VU9P | SLR1 | SLR0, SLR2 |
| VU11P | SLR0 | SLR1, SLR2 |
| VU13P | SLR1 | SLR0, SLR2, SLR3 |
| VU19P | SLR1 | SLR0, SLR2, SLR3 |
| VU27P | SLR1 | SLR0, SLR2, SLR3 |
| VU29P | SLR1 | SLR0, SLR2, SLR3 |
| VU35P | SLR0 | SLR1 |
| VU37P | SLR0 | SLR1, SLR2 |
| VU45P | SLR0 | SLR1 |
| VU47P | SLR0 | SLR1, SLR2 |
| VU57P | SLR0 | SLR1, SLR2 |
아래 링크의 사이트에서도 위와 같은 확인이 가능합니다.
3D ICs - The Industry’s Only Homogeneous and Heterogeneous 3D ICs
지금까지 monolithic devices가 아닌 3D ICs는 어떤 part의 Xilinx FPGA Devices가 있는지 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.
(공감, 구독, 댓글은 저에게 힘이 됩니다!)
Create Date: October 06, 2020
Posted By: Mouessee
