Introduction
Xilinx ISE는 Version 14.7을 마지막으로 더이상 Version Update가 없습니다.
Windows 7은 MicroSoft에서 더 이상 기술 지원을 하지 않는 OS입니다.
Xilinx ISE v14.7은 Windows 10을 지원하지 않습니다. Windows 7을 지원합니다.
이러한 이유로 가상머신 software인 VirtualBox, VmWare등을 사용하여 Windows 7 OS에 ISE v14.7을 설치하여 사용합니다.
이번에 설명드릴 내용은 VirtualBox에 별도의 OS 설치 없이 ISE를 쉽게 사용할 수 있도록 Xilinx가 제공하는 ISE 14.7 VM( Virtual Machine )에 대한 설치 가이드 입니다.
Table of Contents
Step 1 : Download and Install VirtualBox 5.2.34 on Windows 10
Step 2 : Download and Install ISE 14.7 VM on Windows 10
Step 1 : Download and Install VirtualBox 5.2.34 on Windows 10
Xilinx ISE 14.7 VM( Virtual Machine )을 설치하기 전에 Oracle의 VirtualBox를 미리 설치하여야 합니다.
Xilinx는 VirtualBox 5.2.34의 사용을 recommand 합니다.
1
Download Link : VirtualBox 5.2.34 (released October 15 2019)
위 링크를 클릭하면 다음과 같은 이름의 파일을 Download 받을 수 있습니다.
"VirtualBox-5.2.34-133893-Win.exe"
2

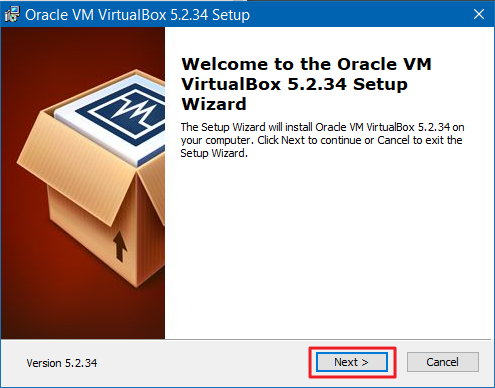

Download 받은 파일을 실행하면 다음과 같은 화면이 나옵니다.
"Next"를 클릭합니다.
3

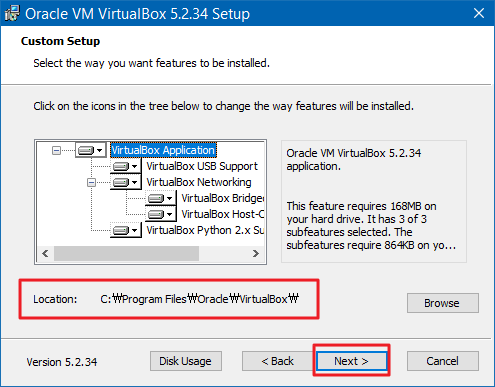

다음과 같은 화면이 나타나면, "Next"를 클릭합니다.
4
다음과 같은 화면이 나타나면, "Next"를 클릭합니다.
5

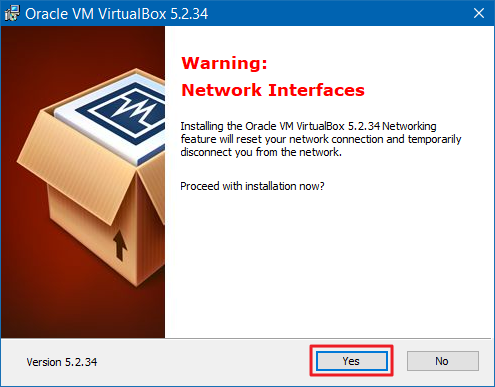

다음과 같은 화면이 나타나면, "Yes"를 클릭합니다.
6
다음과 같은 화면이 나타나면, "Install"를 클릭합니다.

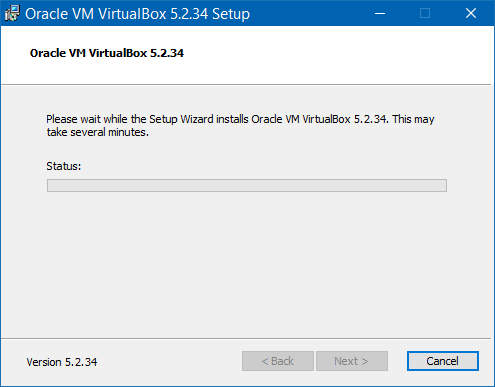

7
다음과 같은 화면이 나타나면서 VirtualBox의 설치가 진행됩니다.
8

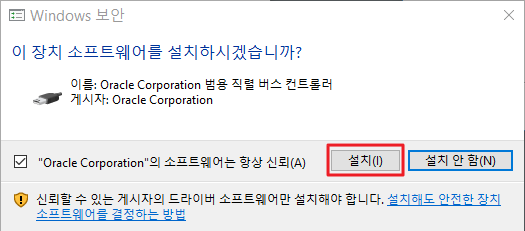

VirtualBox의 설치가 진행되는 중간에 다음과 같은 화면이 나타나면, "설치(I)"를 클릭합니다.
9

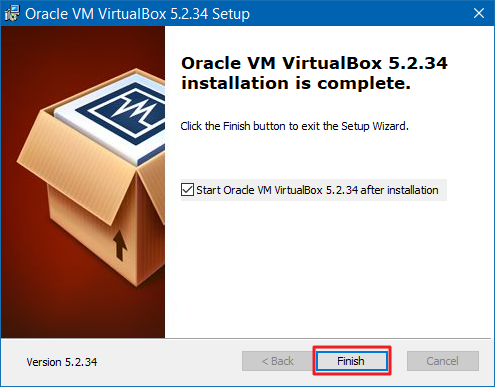

다음과 같은 화면이 나타나면, "Finish"를 클릭합니다.

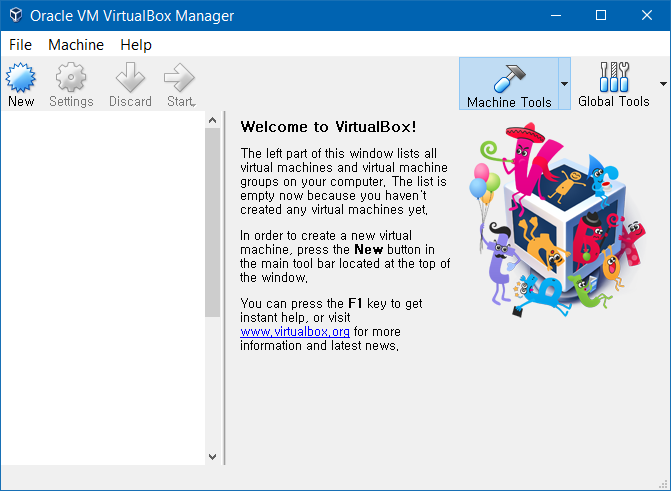

10
다음과 같은 화면이 나타나면 정상적으로 설치되어진 것입니다.
11
PC를 재부팅(reboot) 합니다.
Step 2 : Download and Install ISE 14.7 VM(Virtual Machine)
Xilinx ISE 14.7 VM( Virtual Machine )의 설치 전에 VirtualBox에 별도의 OS를 설치하지 않아도 됩니다.
설치가 완료된 후에 VirtualBox에서 Linux 기반의 ISE v14.7을 확인할 수 있습니다.
1
Xilinx ISE 14.7 VM( Virtual Machine )을 download 받을 수 있는 site는 다음과 같습니다.
Download Site : ISE 14.7 VM Download
2

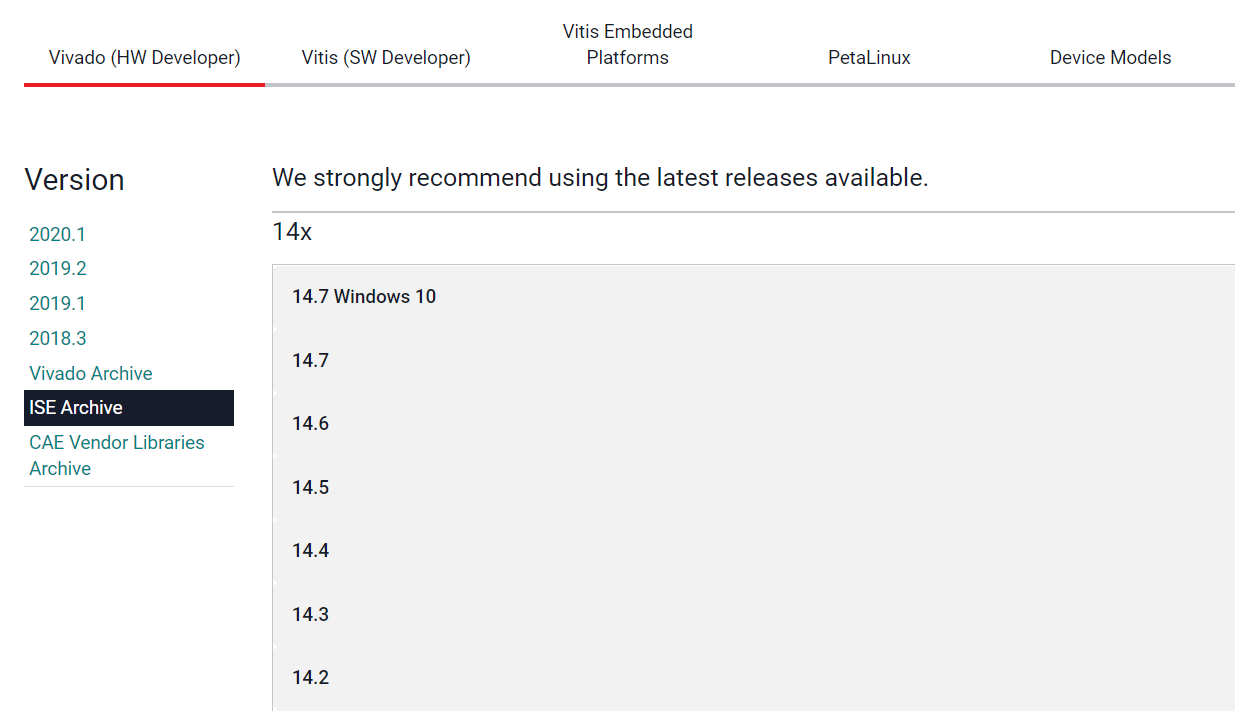

위 Download 링크를 클릭하면, 다음과 같은 화면을 확인할 수 있습니다.
3

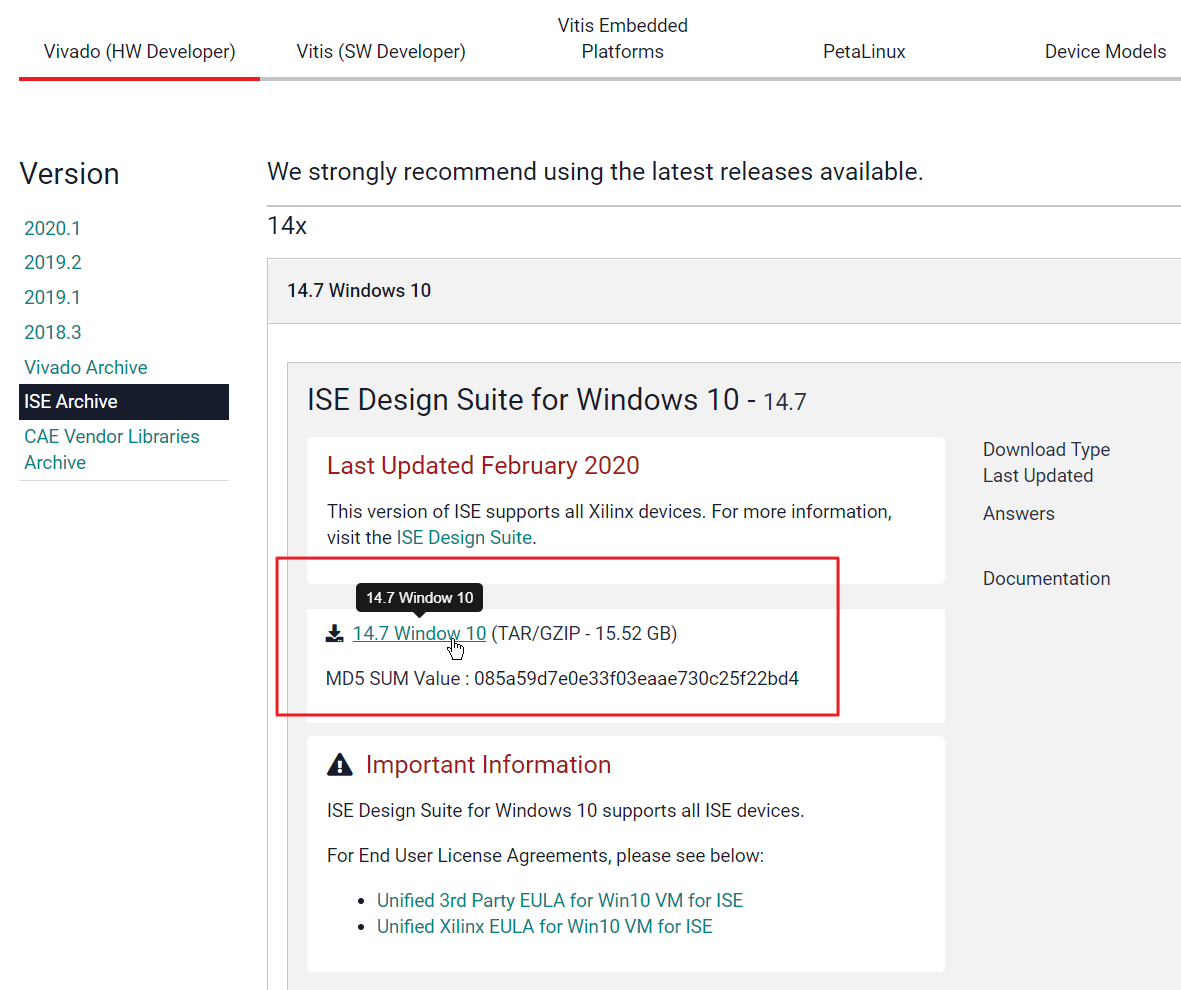

아래의 그림과 같이 "14.7 Windows 10"을 클릭하면 download 받을 수 있습니다.
(Xilinx Log-In ID와 PassWord가 필요합니다.)
4
위 링크를 클릭하면 다음과 같은 이름의 파일을 Download 받을 수 있습니다.
"Xilinx_ISE_14.7_Win10_14.7_VM_0213_1.zip"

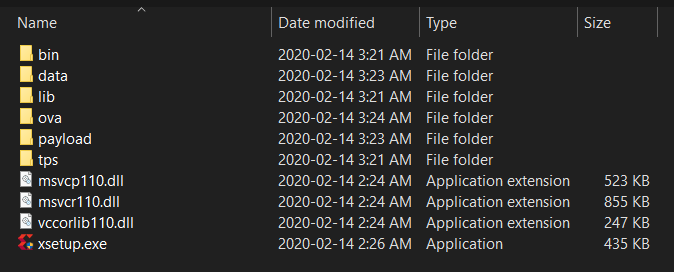

ZIP 파일의 압축을 풀면 다믕과 같은 파일들을 확인할 수 있습니다.
5
"xsetup.exe"를 실행합니다.
다음과 같은 화면이 나타나면, "Next"를 클릭합니다.
6

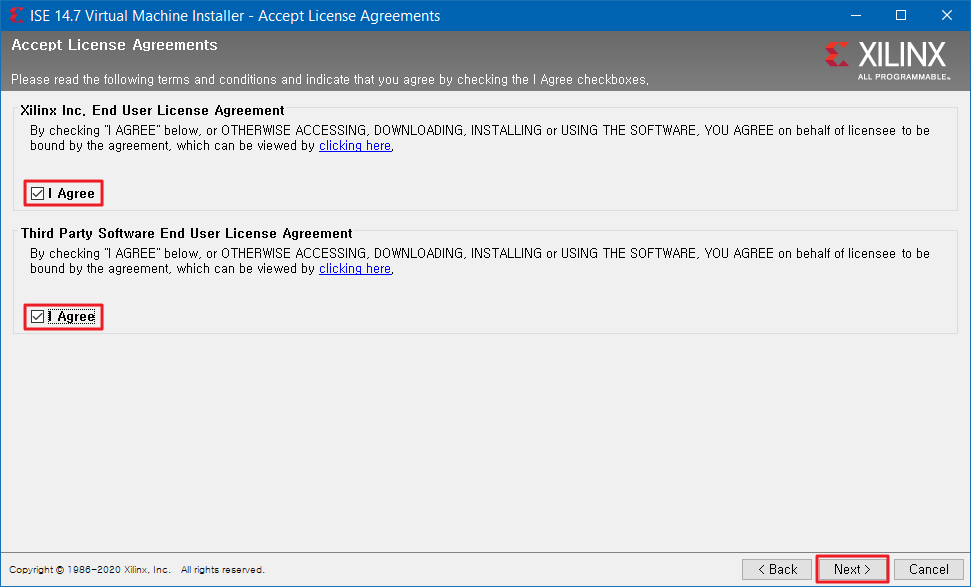

다음과 같은 화면이 나타나면, 2개의 "I Agree"를 Check한 후, "Next"를 클릭합니다.

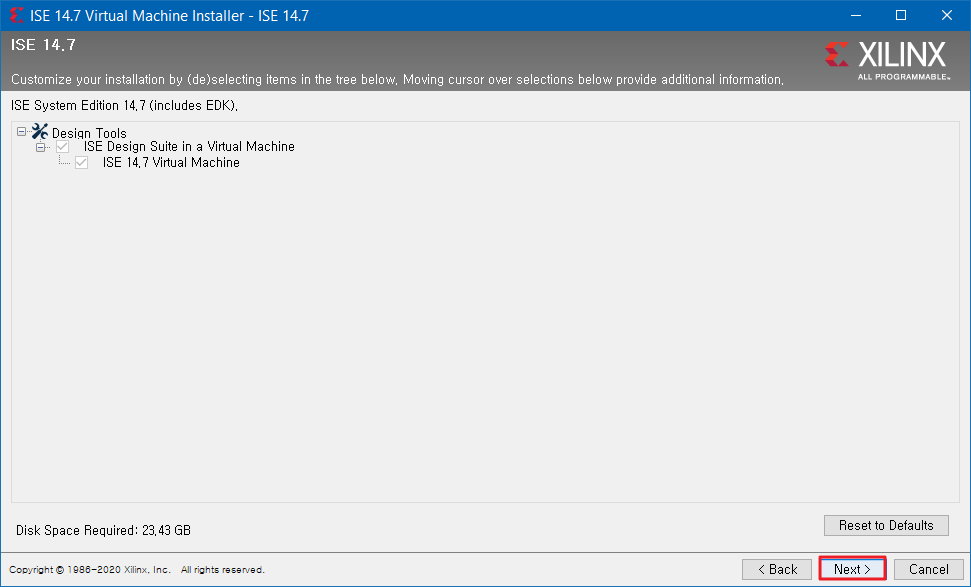

7
다음과 같은 화면이 나타나면, "Next"를 클릭합니다.
8
다음과 같은 화면이 나타나면, "Xilinx Design Tools"를 "Xilinx ISE"로 변경합니다.
9

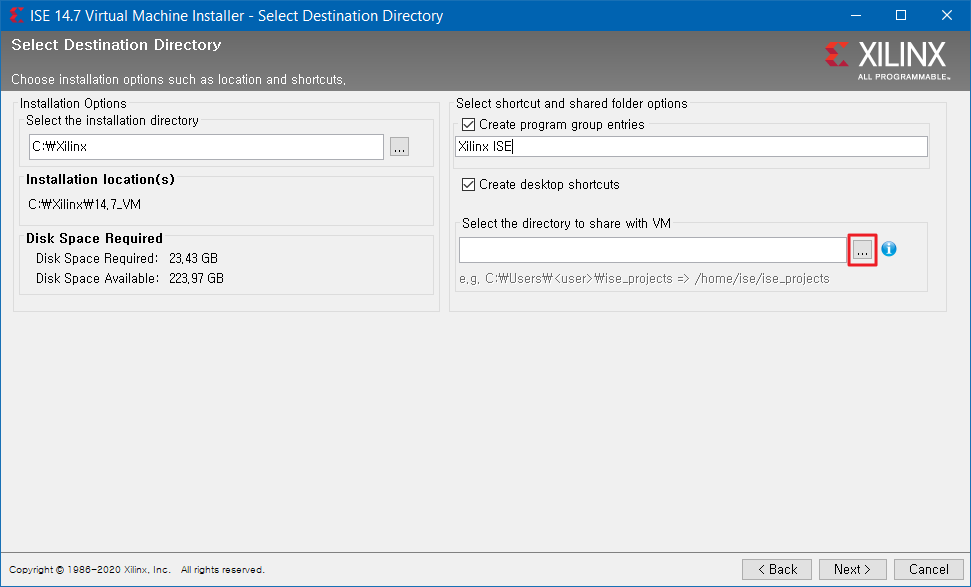

탐색기에서 "[Drive]:\Xilinx\ISE_VM" 폴더를 생성합니다.
"ISE_VM" 폴더는 Windows 10과 VirtualBox 사이의 공유 폴더입니다.
그리고 "..." button을 클릭합니다.

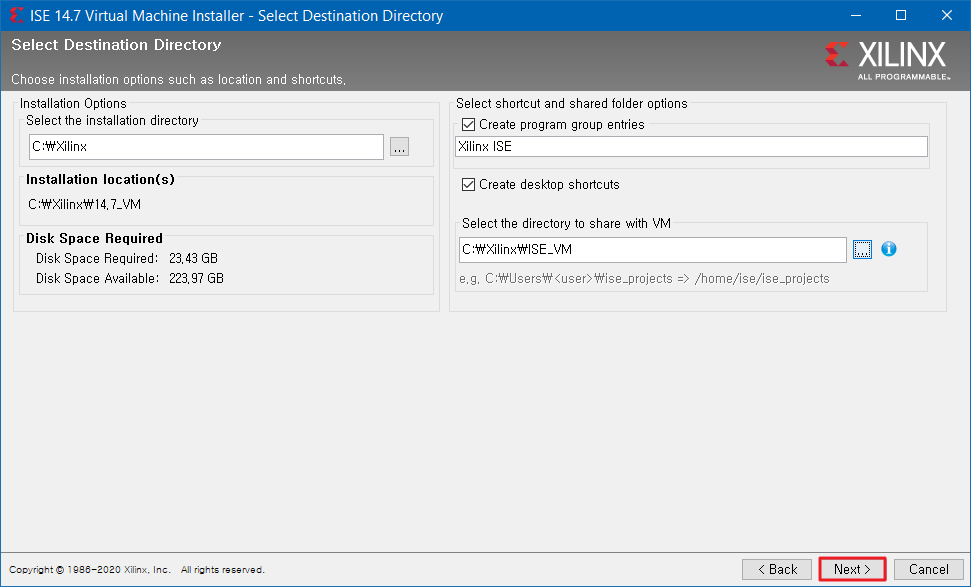

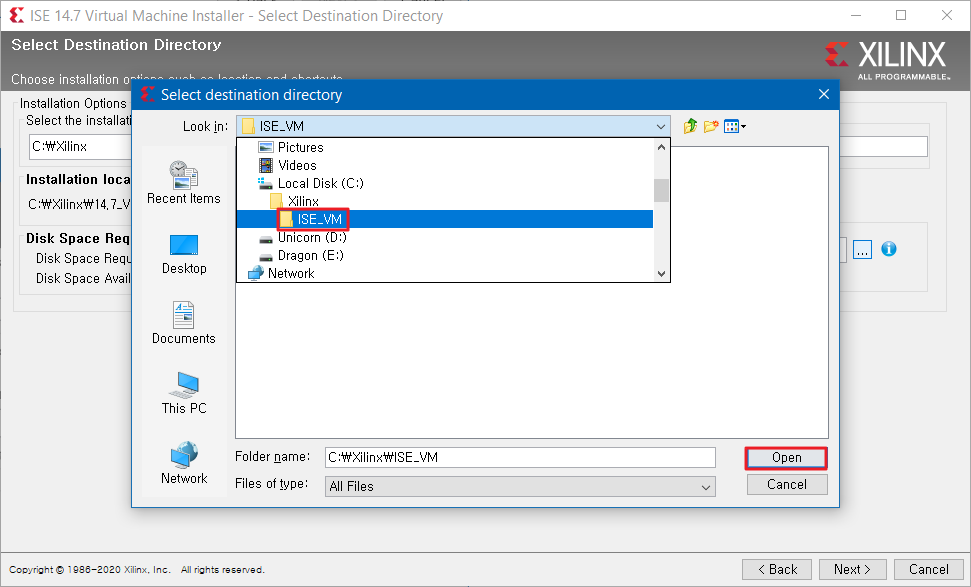

10
"[Drive]:\Xilinx\ISE_VM" 폴더를 선택하고 "Open"을 클릭합니다.
11
"Next"를 클릭합니다.
12
다음과 같은 화면이 나타나면, "Install"를 클릭합니다.
설치 경로는 "[Drive]:\Xilinx\14.7_VM" 임을 알 수 있습니다.
공유 폴더의 경로는 "[Drive]:\Xilinx\ISE_VM" 임을 알 수 있습니다.

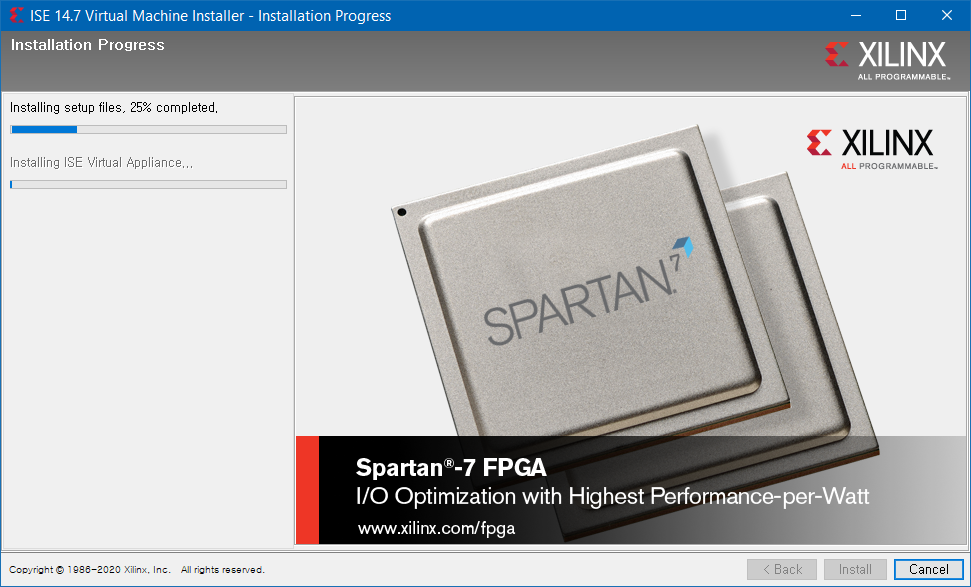

13
다음과 같은 화면이 나타나면서 설치가 진행됩니다.

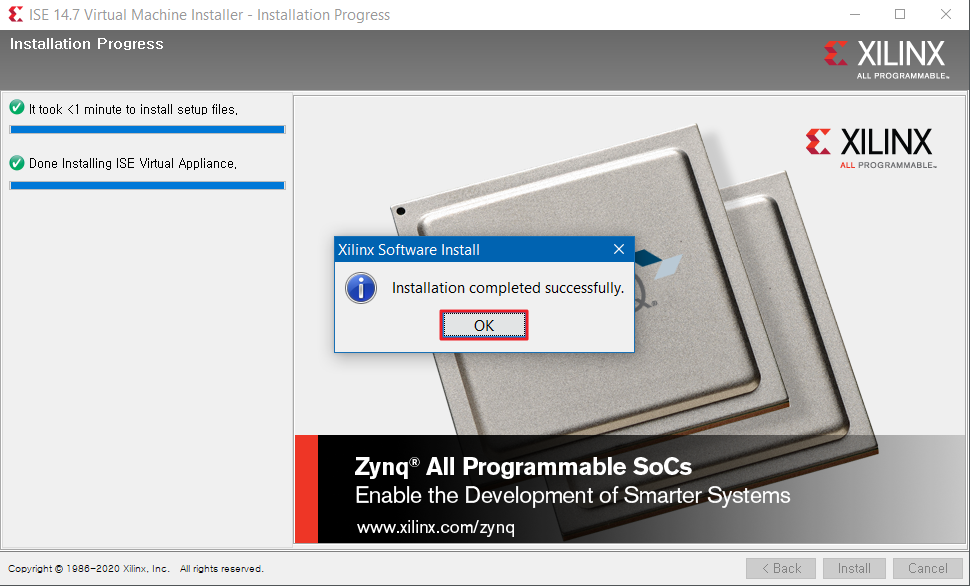

14
다음과 같은 화면이 나타나면, "OK"를 클릭합니다.
15
PC를 재부팅(reboot) 합니다.
16

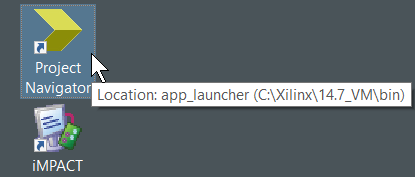

바탕화면에 있는 Project Navigator를 더블클릭하여 실행합니다.
(자동으로 VirtualBox를 실행하며 이 후 Linux 기반의 ISE가 실행됩니다.)
17

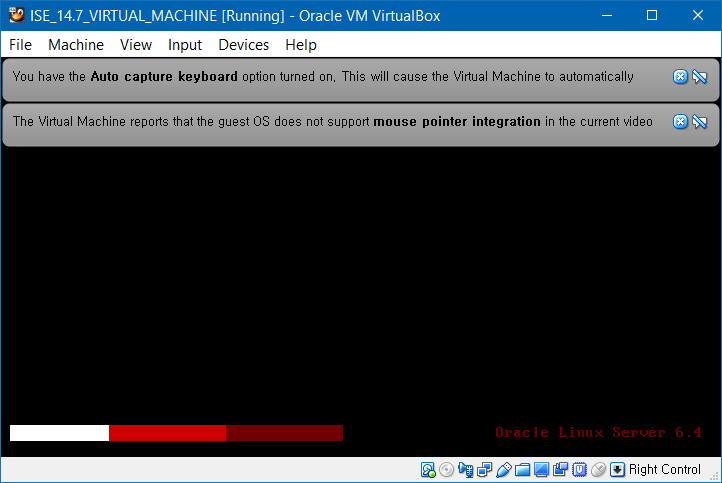

다음과 같은 화면이 나타나면서 VirtualBox를 이용하여 Linux 기반의 ISE가 실행됩니다.
18

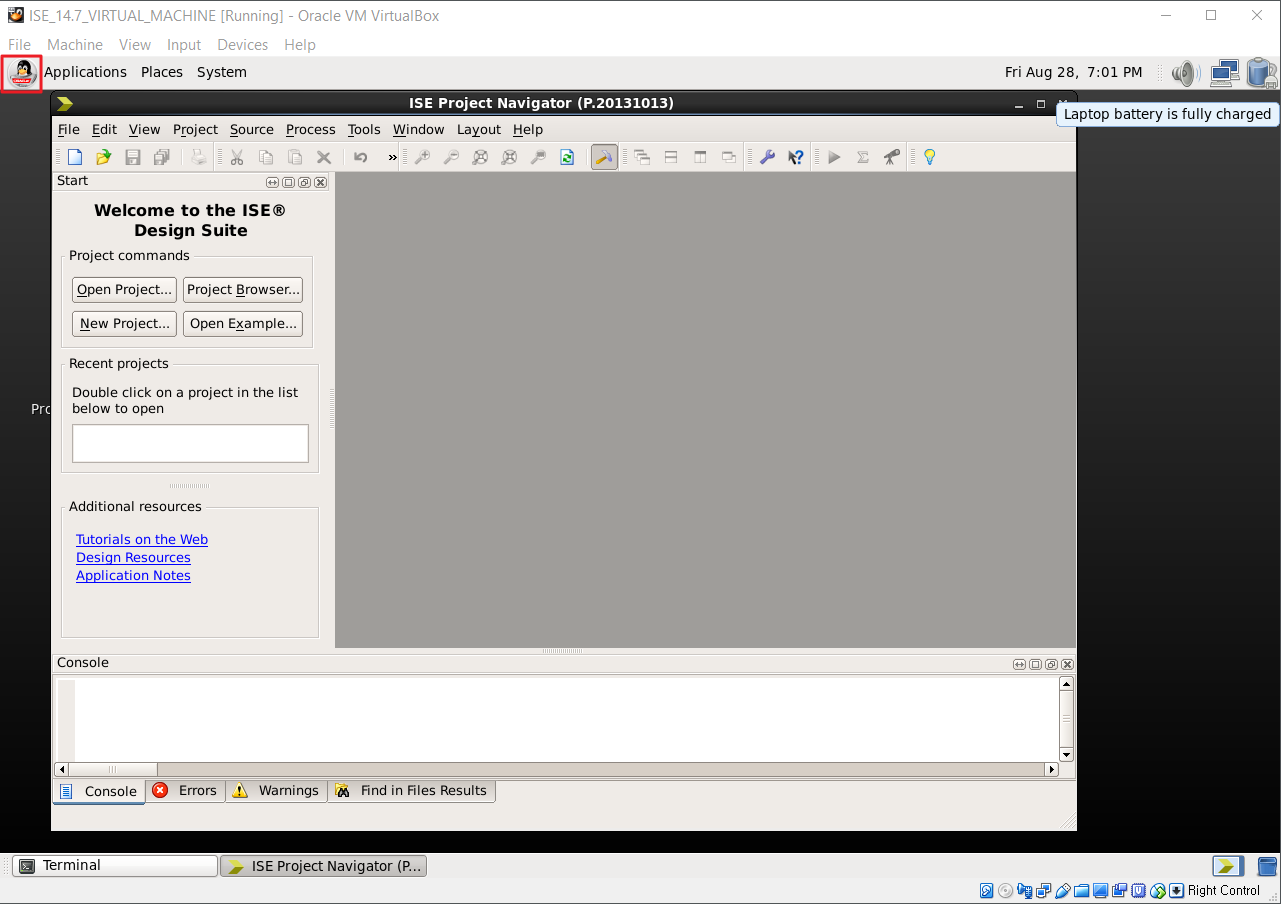

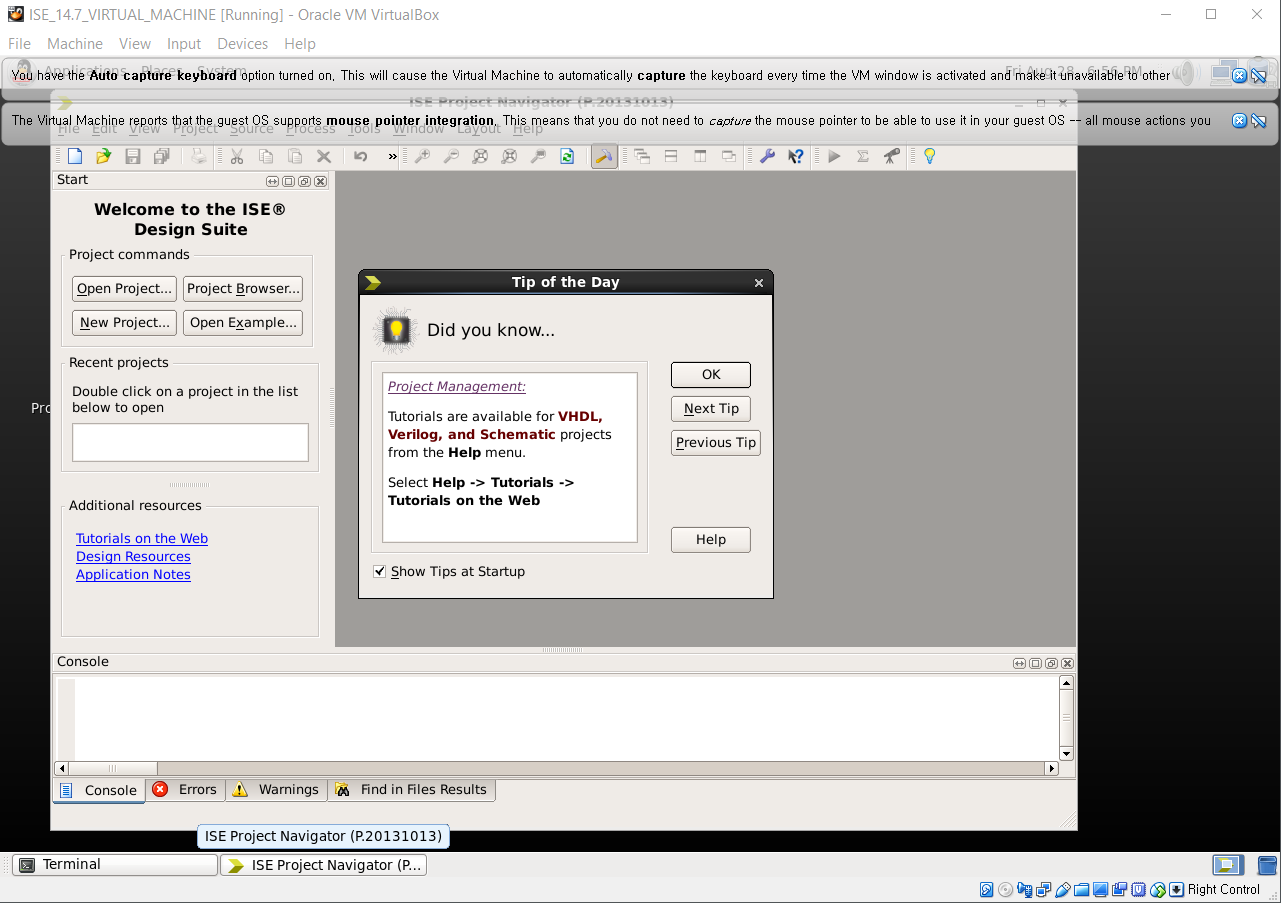

다음과 같은 화면이 나타나며, ISE v14.7이 실행되어져 있음을 알 수 있습니다.
19
Linux 기반에서 동작되는 것을 알 수 있습니다.
20
아래의 화면과 같이 "New Project"를 클릭합니다.
21

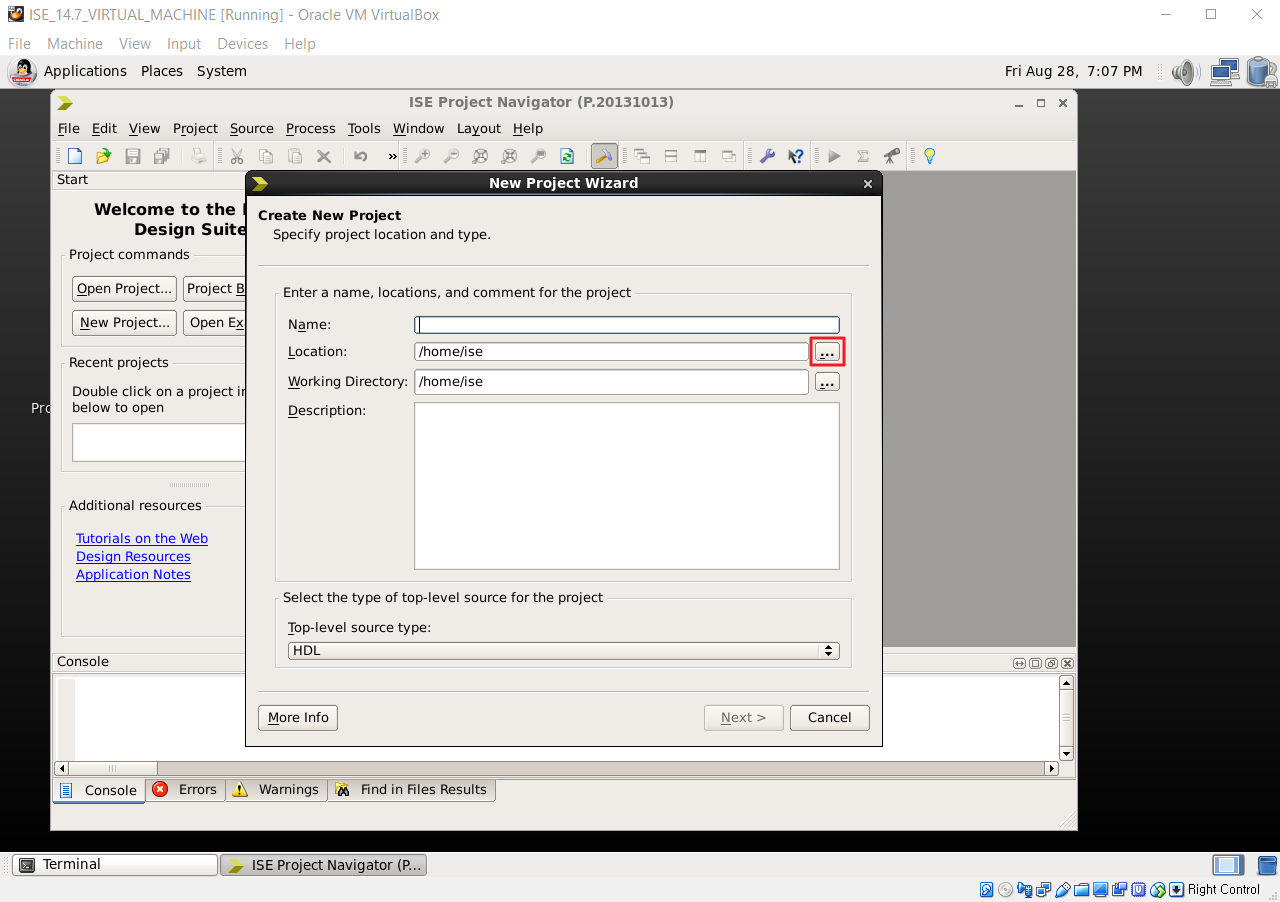

다음과 같은 화면이 나타나면, "..."을 클릭합니다.
22

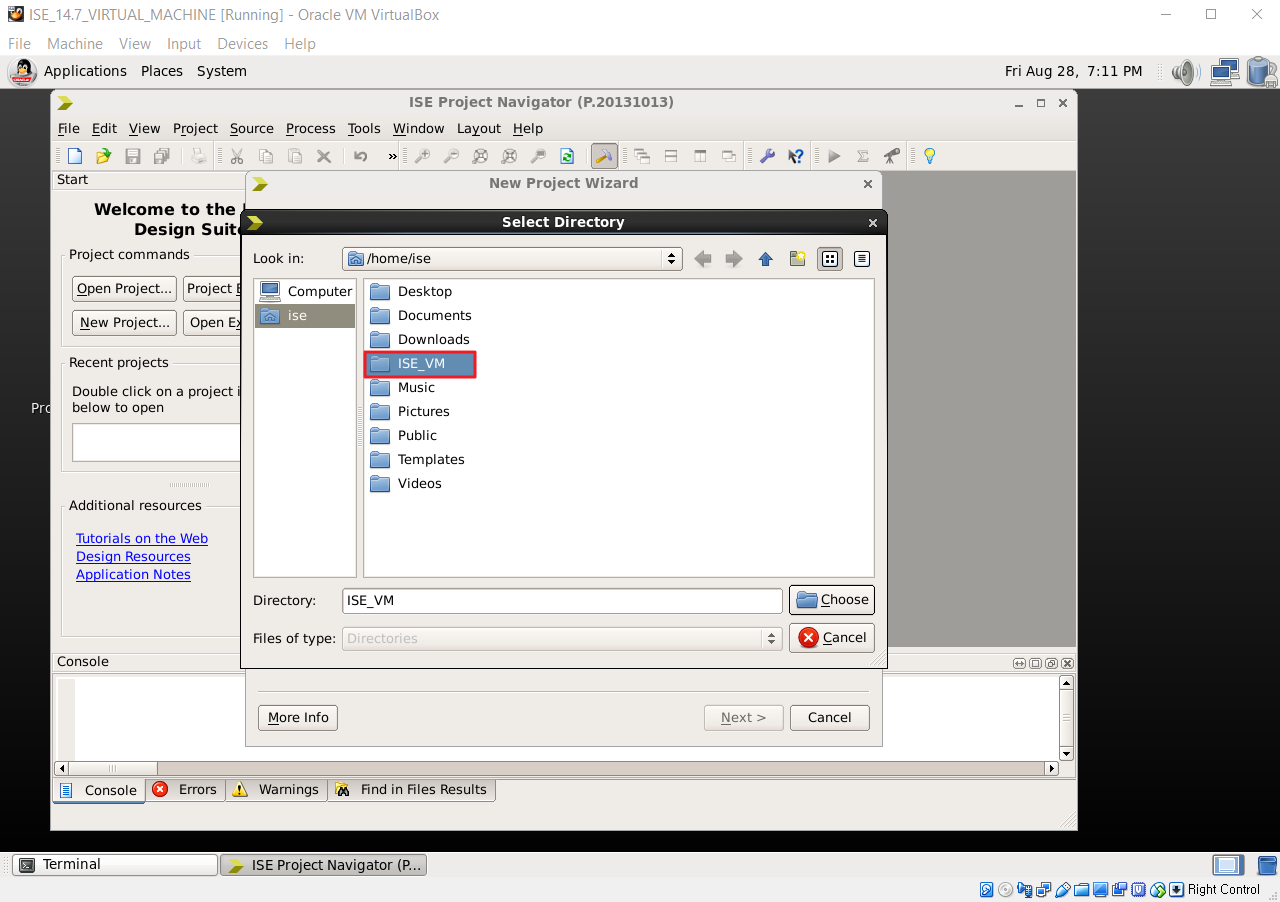

다음의 화면과 같이 "ISE_VM" 폴더가 보이는 것을 확인할 수 있습니다.
"ISE_VM" 폴더는 앞으로 ISE의 working 폴더로 사용히면 됩니다.
여러분의 FPGA 설계에 조금이나마 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.
(공감, 구독, 댓글은 저에게 힘이 됩니다!)
Create Date: August 29, 2020
Posted by : 740280
