Power Guide for Xilinx FPGAs







 Introduction





Xilinx Device를 사용함에 있어 대부분의 경우, Target Device에 대한 Power 설계에 대한 고민을 많이 합니다.

여기서는 Power Guide for Xilinx FPGAs에 대한 2가지 방법을 설명하려고 합니다.

사용하고자 하는 Xilinx Target Device에 대하여 어느 정도의 로직을 사용하는지 확인이 가능한 경우와 확인이 불가능한 경우에 대한 Power Guide for Xilinx FPGAs를 설명하겠습니다.







 Xilinx Power Estimator (XPE)





사용하고자 하는 Xilinx Target Device에 대하여 어느 정도의 로직을 사용하는지 확인이 가능한 경우에는 Xilinx Power Estimator (XPE)를 사용하면 됩니다.





1.

Xilinx는 각 Xilinx Device의 Family 별로 Excel로 만들어진 Xilinx Power Estimator (XPE)를 아래 링크 사이트에서 제공합니다.

Xilinx Power Estimator (Download)





2.

아래의 링크 문서는 Xilinx Power Estimator (XPE)대한 Guide 문서입니다.

Xilinx Power Estimator User Guide for Versal ACAP

Xilinx Power Estimator User Guide UltraScale / UltraScale Plus





3.

아래의 링크는 Xilinx Power Estimator (XPE)에 대한 동영상입니다.

FPGA Power Estimation (Video)





4.

Xilinx Power Estimator (XPE)는 어느 정도의 로직을 사용하는지에 대한 추정치로 간단하게 Power를 확인하는 Menu도 제공하고 있습니다. 다음과 같이 "Quick Estimator"를 사용하는 것입니다.

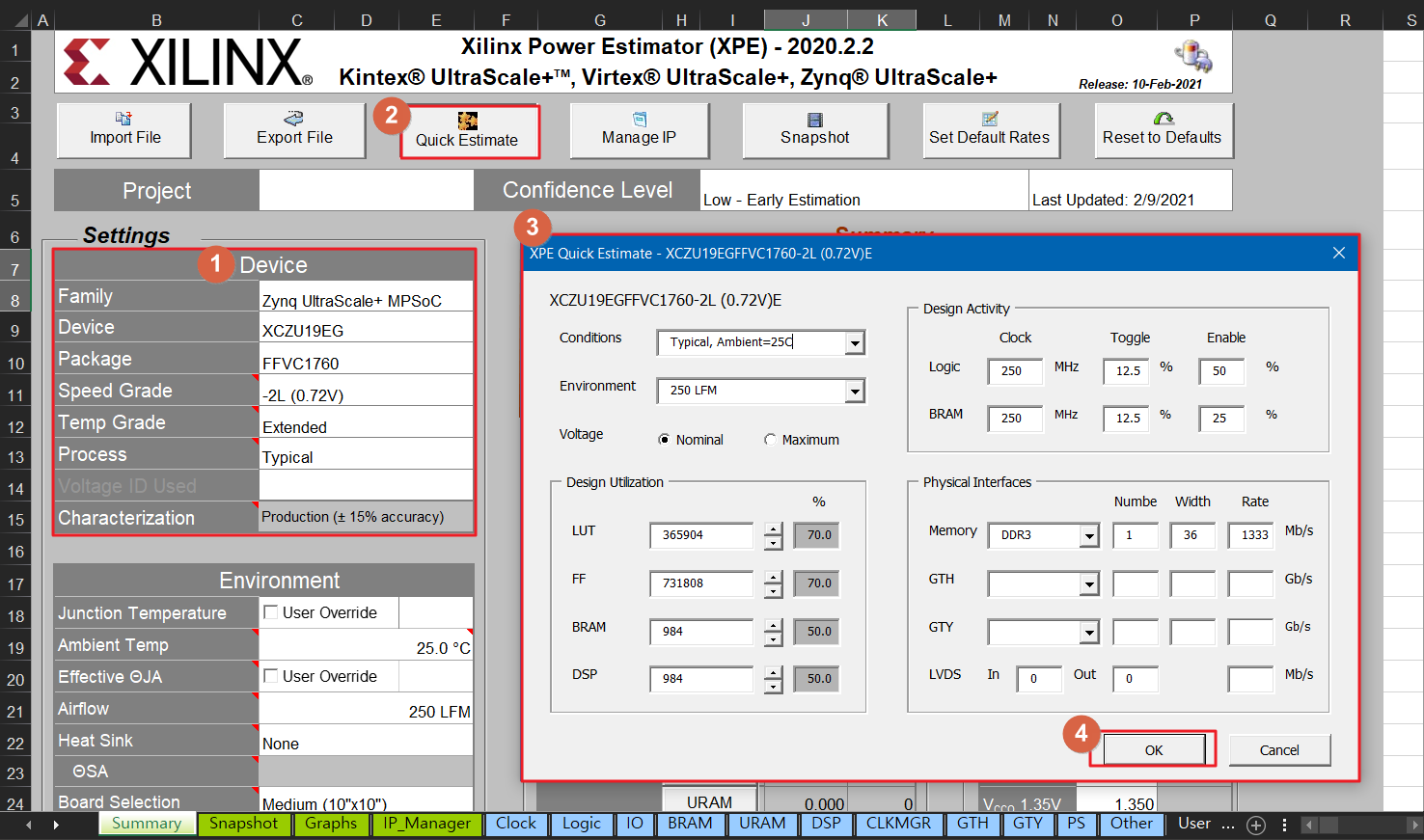

아래의 캡처화면과 같이

① "Target Device"를 설정합니다.

② "Quick Estimate" 버튼을 클릭합니다.

③ "XPE Quick Estimate" 창이 띄워지면 각각의 resouce에 대한 사용량을 설정합니다.

④ "XPE Quick Estimate" 창의 "OK" 버튼을 클릭하면 전원에 대한 Power Estimation Value를 확인할 수 있습니다.





Quick Estimate







728x90







 TI Power Solution for Xilinx FPGAs





사용하고자 하는 Xilinx Target Device에 대하여 어느 정도의 로직을 사용하는지 확인이 불가능한 경우에는 다음과 같은 방법을 이용하면 됩니다.





1.

TI (Texas Instruments)에서는 사용하는 FPGA에 대한 적절한 Power Chip Solution을 Guide하고 있습니다.





2.

아래 링크의 사이트를 방문합니다.

Find the right TI devices for your Xilinx solution





3.

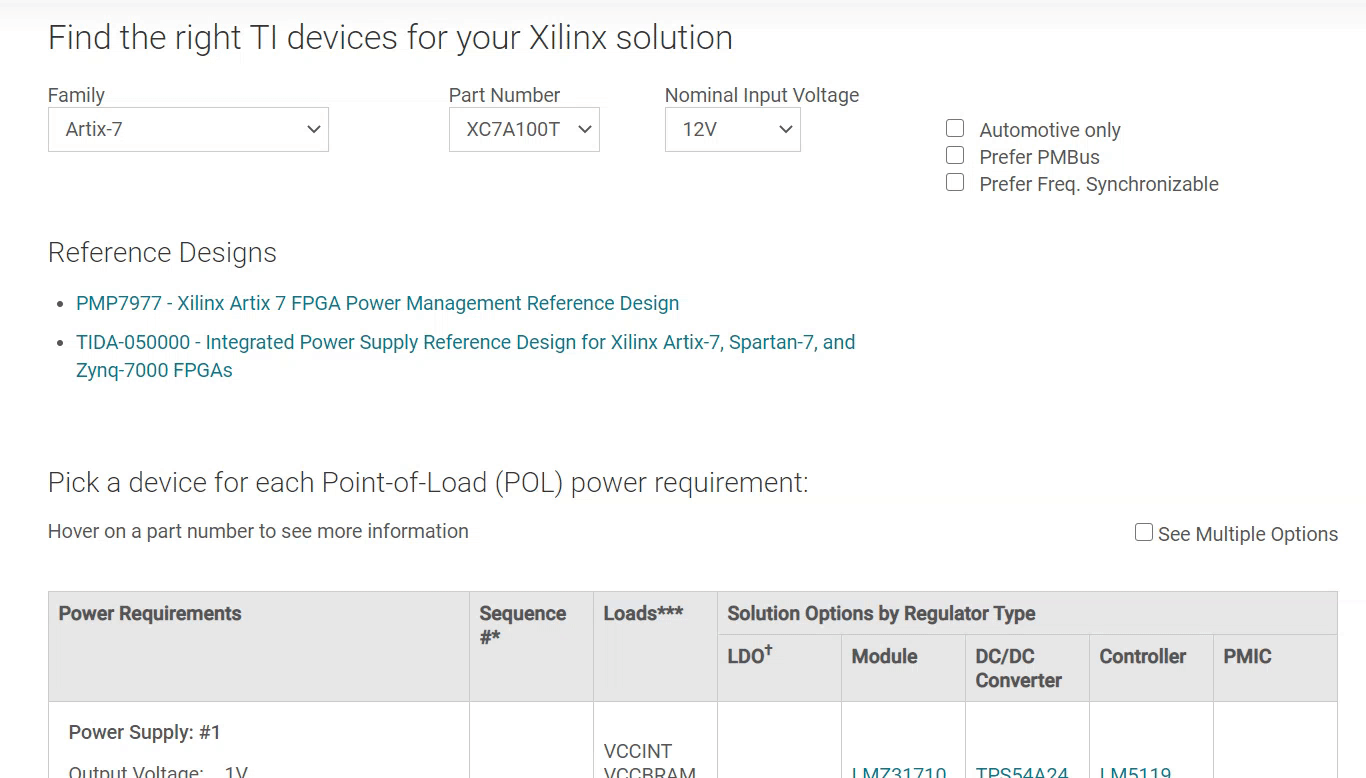

아래의 화면과 같이

① Xilinx Device의 Family를 선택합니다.

② Target Device를 선택합니다.

③ 아래에 각 전원 별 Power 및 TI (Texas Instruments) Power Chip Guide를 확인할 수 있습니다.



TI Power Solution for Xilinx FPGAs







---





지금까지 Power Guide for Xilinx FPGAs에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.

(공감, 구독, 댓글은 저에게 힘이 됩니다!)







---

Create Date: March  02, 2021

Posted By: Mouessee
