Introduction
Vivado Block Design의 "Add Module to Block Design"에 대하여 알아보겠습니다.
일반적인 RTL source의 경우는 Block Design에서 사용할 수 있는 module 형태로 만들어서 사용이 가능합니다.
물론 Xilinx IP를 포함한 RTL source의 경우도 가능합니다. 다만 Xilinx IP에 따라 가능한 IP가 있고 불가능한 IP가 있습니다. 이 부분에 대하여서도 살펴보겠습니다.
Test를 위한 PC 사용환경은 다음과 같습니다.
- OS : Windows 10 pro ( version : 20H2 )
- Vivado version : 2021.2
아래 첨부 파일은 이번 믈로그에서 사용한 Example Design 입니다.
Add HDL to the Block Design
1.
다음과 같은 "test.v" file을 Vivado의 "Add Module to Block Design"을 하면 Block Design에서의 많은 Xilinx IPs와 같은 module 형태로 사용할 수 있습니다.
2.
다음과 같이 Vivado의 Source 창에서 "test.v" 파일을 선택한 후, 마우스 오른 쪽 버튼을 클릭하면 "Add Module to Block Design"이라는 메뉴를 선택할 수 있습니다.
3.
"Add Module to Block Design"을 실행하면 다음과 같이 Block Design에 "test.v" 파일의 module을 확인할 수 있습니다.
Add HDL(Xilinx IP를 사용한) to the Block Design
1.
Xilinx IP가 포함된 RTL code의 경우도 "Add Module to Block Design"을 실행하면, Vivado의 Block Design에 사용할 수 있는 module로 생성될 수 있습니다. 다만 가능한 Xilinx IP가 있고 또한 불가능한 Xilinx IP도 있습니다. 그리고 반드시 Xilinx IP는 다음과 같이 Synthesis Options를 "Global"로 설정하여 생성하여야 합니다.
2.

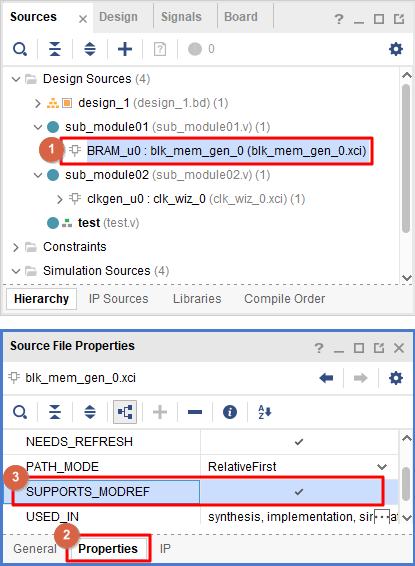

아래의 캡처화면을 보면 "sub_module01.v" 파일은 Xilinx IP인 BRAM을 포함하고 있습니다.
Source 창에서 Xilinx IP인 BRAM을 선택하고,
Source FIle Properties 창에서 "SUPPORTS_MODREF"가 Check 되어 있음을 확인할 수 있습니다.
이렇게 "SUPPORTS_MODREF"가 Check 되어있는 Xilinx IP를 포함한 RTL source의 경우만 "Add Module to Block Design"의 실행이 가능합니다.
3.

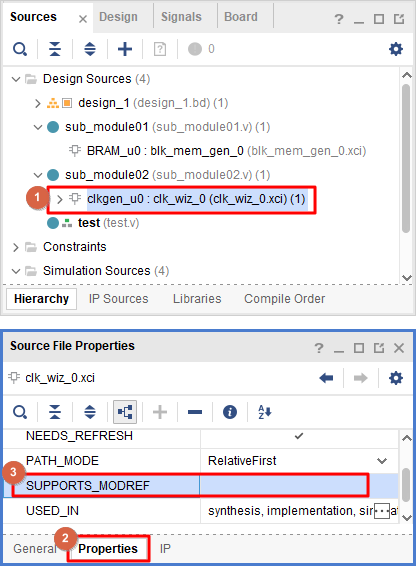

아래의 캡처화면을 보면 "sub_module02.v" 파일은 Xilinx IP인 Clock Wizard를 포함하고 있습니다.
Source 창에서 Xilinx IP인 Clock Wizard를 선택하고,
Source FIle Properties 창에서 "SUPPORTS_MODREF"가 Check 되어 있지 않음을 확인할 수 있습니다.
이렇게 "SUPPORTS_MODREF"가 Check 되어 있지 않은 Xilinx IP를 포함한 RTL source의 경우만 "Add Module to Block Design"의 실행이 불가능합니다.
Supported IP is instantiated within the RTL code
1.
다음과 같이 Vivado의 Source 창에서 Xilinx BRAM IP를 포함한 "sub_module01.v" 파일을 선택한 후, 마우스 오른 쪽 버튼을 클릭하면 "Add Module to Block Design"이라는 메뉴를 선택할 수 있습니다.
2.
"Add Module to Block Design"을 실행하면 다음과 같이 Block Design에 "sub_module01.v" 파일의 module을 확인할 수 있습니다.
이렇게 "SUPPORTS_MODREF"가 Check 되어 있는 Xilinx BRAM IP를 포함한 RTL source의 경우는 "Add Module to Block Design"의 실행이 가능합니다.
Unsupported IP is instantiated within the RTL code
1.
다음과 같이 Vivado의 Source 창에서 Xilinx Clock Wizard IP를 포함한 "sub_module02.v" 파일을 선택한 후, 마우스 오른 쪽 버튼을 클릭하면 "Add Module to Block Design"이라는 메뉴를 선택할 수 있습니다.
2.
"Add Module to Block Design"을 실행하면 다음과 같이 Critical Messages 창을 확인할 수 있습니다.
이렇게 "SUPPORTS_MODREF"가 Check 되어 있지 않은 Xilinx Clock Wizard IP를 포함한 RTL source의 경우는 "Add Module to Block Design"의 실행이 불가능합니다.
지금까지 Vivado block Design의 "Add Module to Block Design"에 대하여 알아보았습니다.
보다 자세한 내용은 UG994 (v2021.2) October 27, 2021 - Designing IP Subsystems Using IP Integrator의 Chapter 14를 보아주세요.
