Radiation Tolerant Kintex UltraScale XQRKU060 FPGA





 Introduction



요즈음은 항공, 우주 관련 Project에 Xilinx Radiation Tolerant Kintex UltraScale XQRKU060 FPGA를 많이 검토하게 되었습니다.

여기서는 Aerospace grade의 Radiation Tolerant Kintex UltraScale XQRKU060 FPGA를 사용하기 위하여 접하는 몇가지 문의 사항들을 정리하여 보았습니다.





Test를 위한 PC 사용환경은 다음과 같습니다.

• OS : Windows 10 pro ( version : 20H2 )
• Vivado version : 2020.2







728x90







 Migration between XCKU060 and XQRKU060



"XCKU060-FFVA1517와 XQRKU060-CNA1509은 Migration(Pin to pin)이 가능한가?"에 대하여 알아보겠습니다.



DS882 (v1.2) December 17, 2020 - Radiation Tolerant Kintex UltraScale XQRKU060 FPGA Data Sheet 문서의 page 12를 보면 다음과 같은 내용을 확인할 수 있습니다.



The XQRKU060-CNA1509 device/package is footprint-compatible with the XCKU060-FFVA1517 device/package.
A PCB can be designed that supports design development with the XCKU060-FFVA1517 and migration to the XQRKU060-CNA1509.
For this migration, the following provides tools design guidelines and PCB design guidelines.



Page 12~15의 Design Guidelines와 PCB Guidelines를 잘 살펴보아야 합니다.







 XQRKU060 FPGA Ordering Information



DS882 (v1.2) December 17, 2020 - Radiation Tolerant Kintex UltraScale XQRKU060 FPGA Data Sheet 문서의 page 99를 보면 다음과 같이 XQRKU060 FPGA Ordering Information을 확인할 수 있습니다.



XQRKU060 FPGA Ordering Information



XQRKU060 FPGA는 Class Y와 Class B가 있는 것을 알 수 있습니다.







 Xilinx Class B and Class Y Manufacturing Flows



Class Y와 Class B에 대하여 알아보겠습니다.



DS882 (v1.2) December 17, 2020 - Radiation Tolerant Kintex UltraScale XQRKU060 FPGA Data Sheet 문서의 page 99~100를 보면 Class Y와 Class B의 Manufacturing Flows에 차이가 있음을 확인할 수 있습니다.

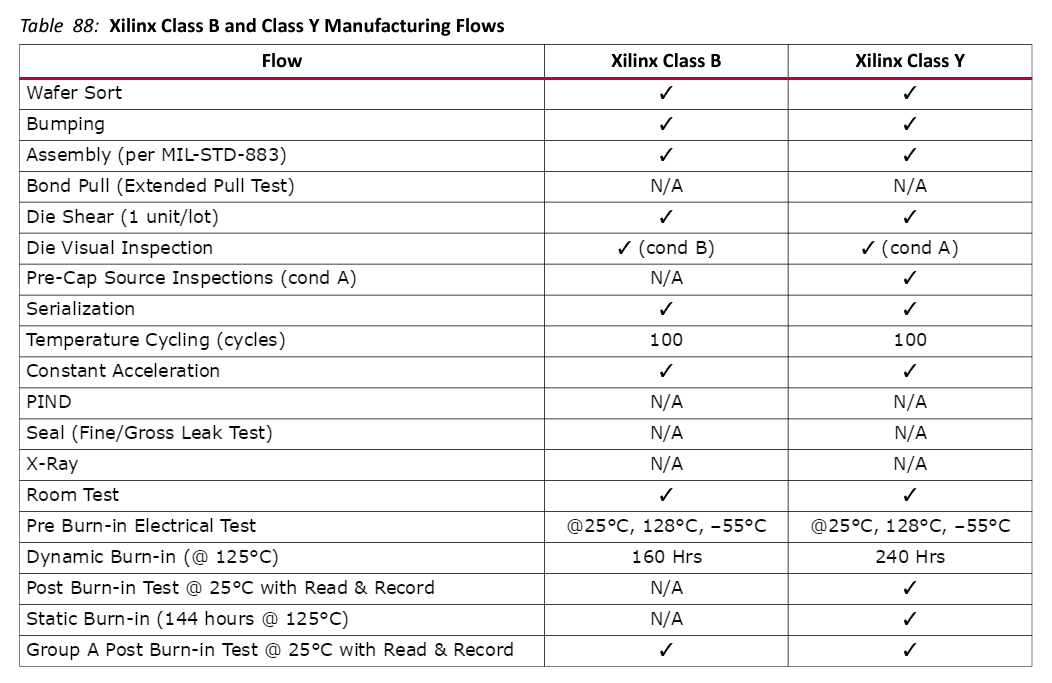

Xilinx Class B and Class Y Manufacturing Flows







 TID maximum value - 120 Krad(SI)



DS882 (v1.2) December 17, 2020 - Radiation Tolerant Kintex UltraScale XQRKU060 FPGA Data Sheet 문서의 page 1를 보면 다음과 같이 TID maximum value가 120 Krad(SI)임을 확인할 수 있습니다.



Radiation Characteristics



"XQRKU060-1CNA1509B and XQRKU060-1CNA1509Y 모두 max 120 Krad인가?"에 대하여 답변은 다음과 같습니다.

Class Y와 Class B의 TID maximum value가 120 Krad(SI)입니다.







 Radiation Tolerant SPI Flash configuration PROM



Xilinx는 Aerospace grade의 Configuration 관련 Flash PROM을 제공하지 않습니다. 따라서 3rd party Flash PROM을 사용하여야 합니다.

Aerospace grade의 Flash Configuration PROM으로 Cypress의 Cypress® Radiation Tolerant SPI Flash를 추천드립니다.

아래의 링크는 Cypress® Radiation Tolerant SPI Flash의 Datasheet 입니다.



Cypress® Radiation Tolerant SPI Flash configuration options for Xilinx® FPGA’s







---



지금까지 Radiation Tolerant Kintex UltraScale XQRKU060 FPGA에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.

(공감, 구독, 댓글은 저에게 힘이 됩니다!)







---
