Introduction
Versal AI Core Series VCK190 Evaluation Kit의 경우 2가지 방법의 JTAG programming을 제공하고 있습니다.
첫번째는 "TDI FT4232" chip을 사용한 USB-to-JTAG (USB C-Type)으로 JTAG programming을 하는 방법과 두번째는 JTAG Dwonload Cable (2 mm 2X7 Header)을 이용하여 JTAG programming을 하는 방법이 있습니다.
Test를 위한 PC 사용환경은 다음과 같습니다.
- OS : Windows 10 pro ( version : 22H2 )
- Vivado version : 2021.2.1
USB to JTAG programming 방법
1.

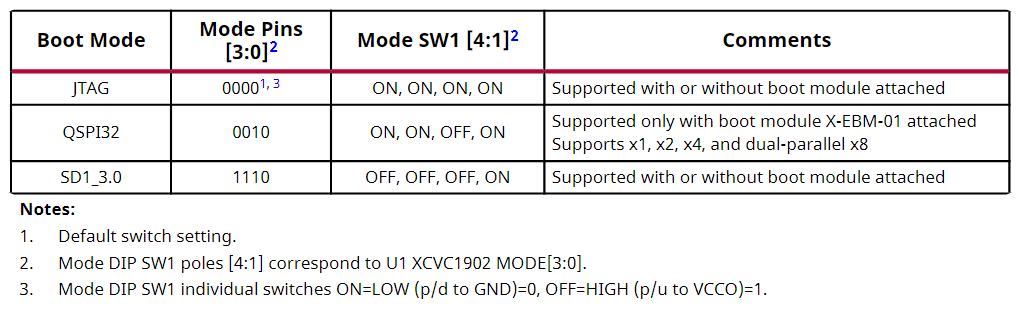

Mode Switch SW1을 모두 ON, ON, ON, ON으로 설정하여 Boot Mode가 JTAG이 되도록 해야 합니다.
2.
Mode Switch SW1의 위치는 다음과 같습니다.
3.

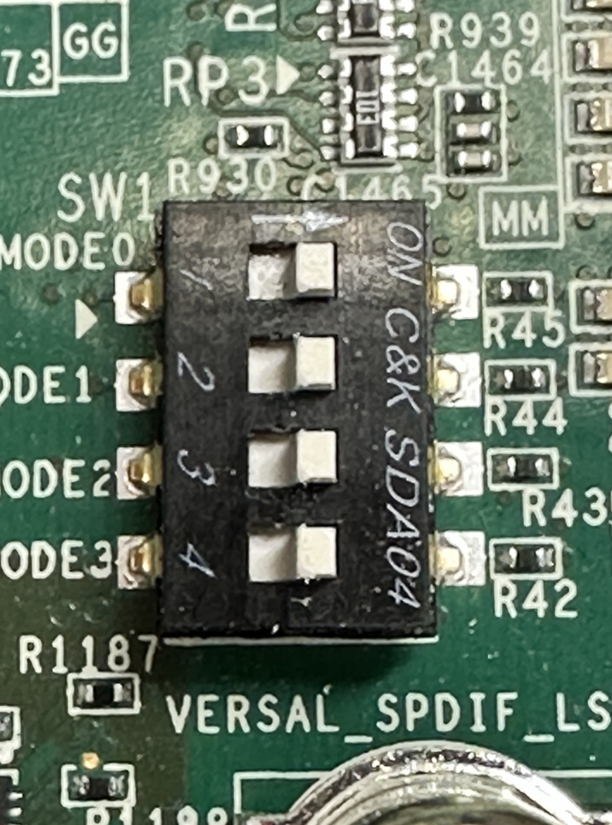

아래의 그림과 같이 SW1의 Switch를 모두 ON으로 설정합니다.
4.
Header J37을 2-3(Default)으로 설정되어 있어야 합니다.

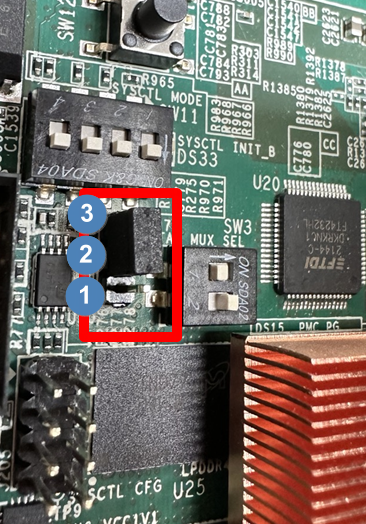

Header J37의 위치는 다음과 같습니다.
5.
Header J37을 다음과 같이 2-3로 설정합니다.
6.

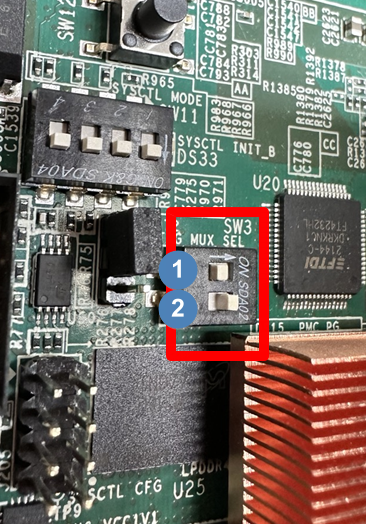

Switch SW3을 다음과 같이 설정합니다. ( 1 : OFF, 2: ON )
4.

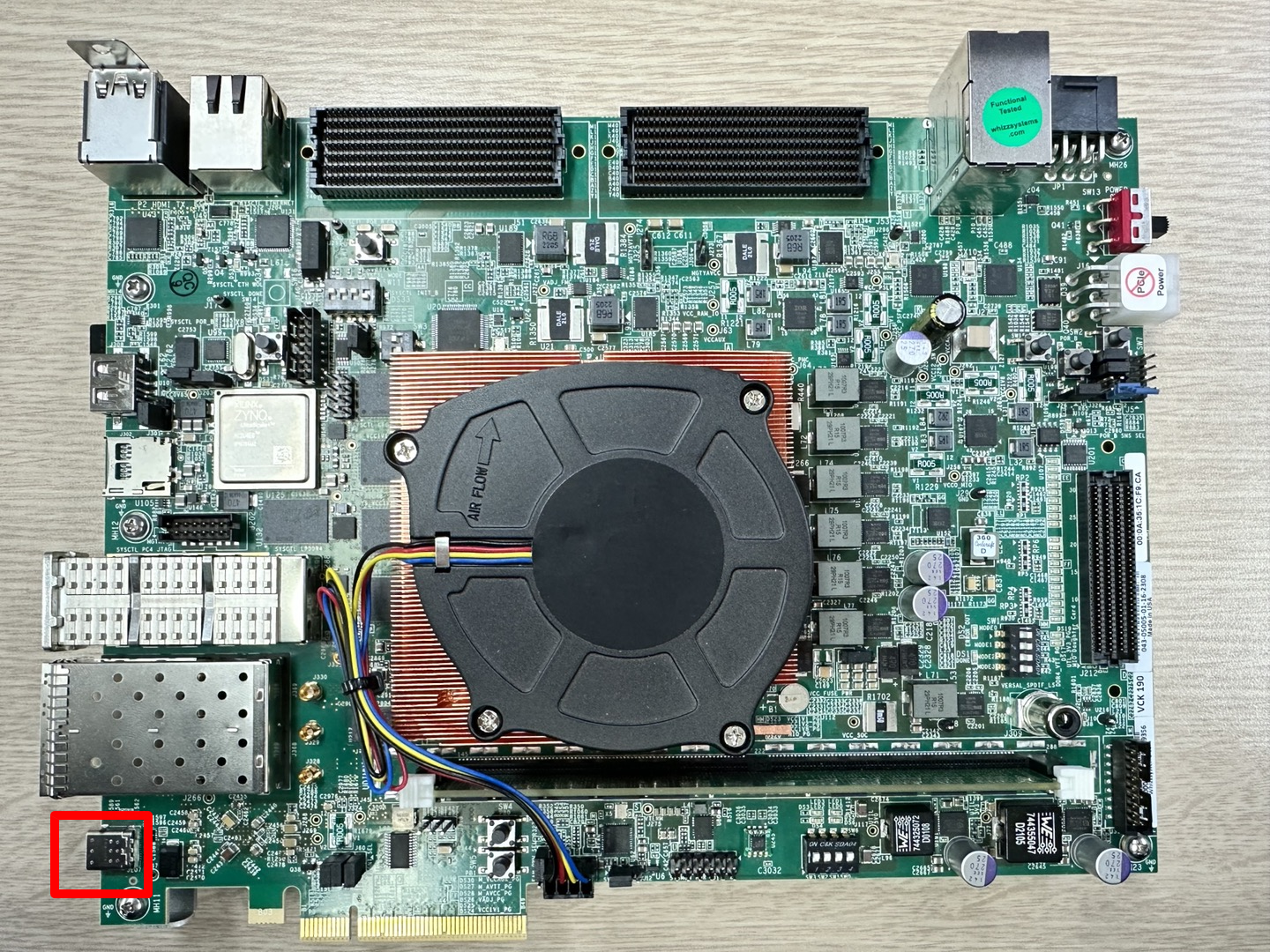

"TDI FT4232" chip을 사용한 USB-to-JTAG으로 연결되는 USB C-Type Connecter의 위치는 다음과 같습니다.
5.
전원 케이블과 USB C-Type Cable을 연결한 후, 전원스위치를 ON 합니다.
6.

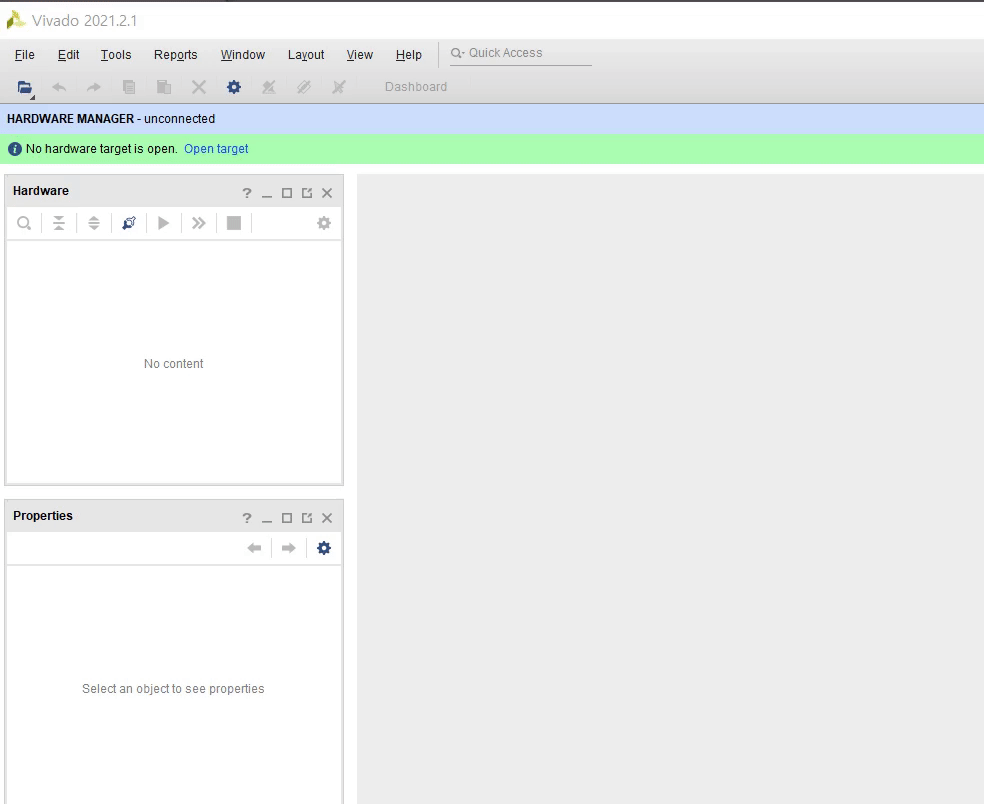

다음과 같이 Vivado에서 XCVC1902 Device가 인식됨을 확인할 수 있습니다.
Download Cable을 사용한 JTAG programming 방법
1.
Mode Switch SW1을 모두 ON, ON, ON, ON으로 설정하여 Boot Mode가 JTAG이 되도록 해야 합니다.
2.
Mode Switch SW1의 위치는 다음과 같습니다.
3.
아래의 그림과 같이 SW1의 Switch를 모두 ON으로 설정합니다.
4.
Header J37을 2-3(Default)에서 1-2로 변경해야 합니다.
Header J37의 위치는 다음과 같습니다.
5.
Header J37을 다음과 같이 1-2로 변경합니다.
6.
JTAG Download Cable을 연결할 JTAG 2 mm 2X7 Header의 위치는 다음과 같습니다.
7.

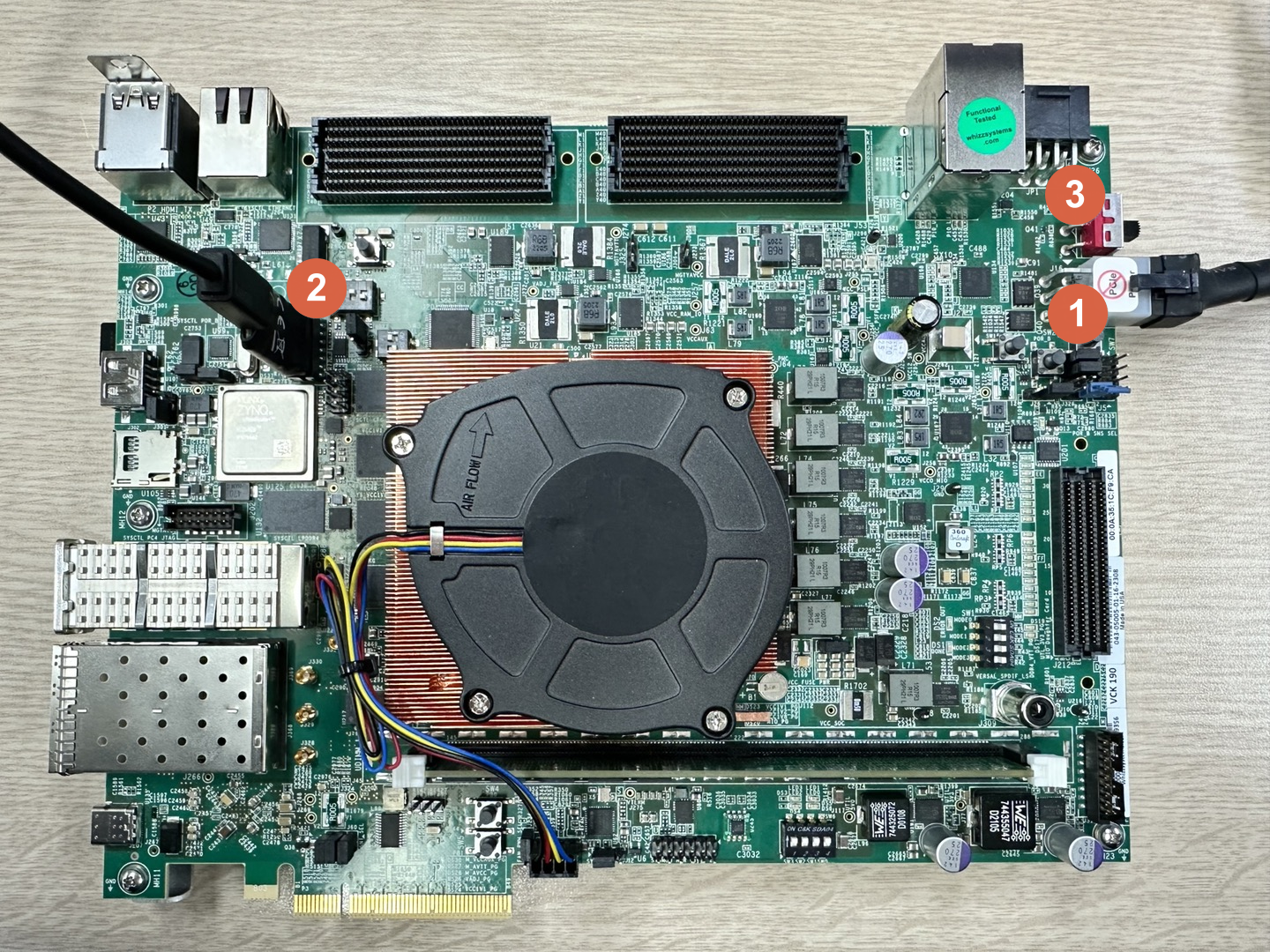

전원 케이블과 JTAG Download Cable (JTAG-HS3)을 연결한 후, 전원스위치를 ON 합니다.
8.
다음과 같이 Vivado에서 XCVC1902 Device가 인식됨을 확인할 수 있습니다.
지금까지 Versal AI Core Series VCK190 Evaluation Kit에서 가능한 2가지 방법의 JTAG programming 에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.
(공감, 구독, 댓글은 저에게 힘이 됩니다!)
