How to add the board files for the Alveo cards





 Introduction



Vivado에서 Board part를 선택 시에, Alveo Cards가 보이지 않는 문제가 있습니다.

여기서는 Vivado 에서 Board part를 선택 시에 Alveo Cards가 보이게 하는 방법에 대하여 알아보겠습니다.





Test를 위한 PC 사용환경은 다음과 같습니다.

• OS : Windows 10 pro ( version : 21H2 )
• Vivado version : 2023.1







 Can't find Alveo Cards

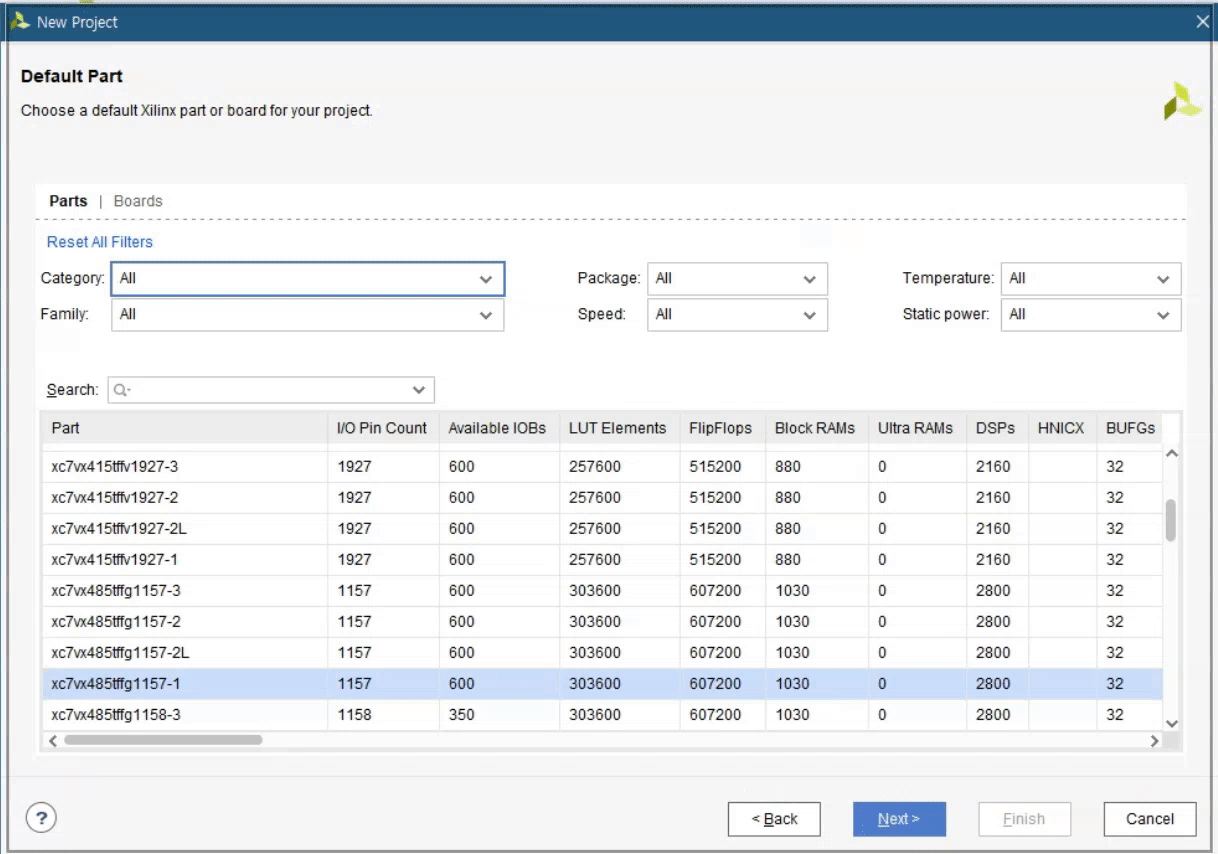

다음과 같이 Vivado version 2023.1에서 Board part를 선택 시에 Alveo Cards가 보이지 않습니다.

(아래는 Animated-GIF 입니다.)



Choose a default Xilinx part or board for your project







 Alveo Vivado Lounge





1.

Alveo Vivado Lounge에서 Alveo Cards를 위한 Vivado Board files을 Download 받아야 합니다.

( AMD Sign-In ID가 있어야 합니다. )

Alveo Vivado Lounge

https://www.xilinx.com/member/alveo-vivado.html





2.

다음과 같이 Alveo Vivado Lounge에서 각 Alveo Cards 에 대한 Vivado Board Files을 Download 받을 수 있습니다.

여기서는 u50에 대한 Vivado Board Files (au50_boardfiles_v1_3_20211104.zip)을 Download 합니다.

(아래는 Animated-GIF 입니다.)



Alveo Vivado Lounge





3.

다음과 같은 경로의 폴더를 생성합니다.

( User가 원하는 다른 경로의 특정 폴더를 사용하여도 됩니다. )



C:\Xilinx\Xilinx_Boards



Download 받은 파일을 위 경로의 폴더에 저장 후, 압축을 해제합니다. "au50"이라는 폴더를 확인하게 됩니다.



C:\Xilinx\Xilinx_Boards\au50







728x90

반응형







 Vivado TCL Console





1.

Vivado TCL console에서 아래의 내용을 기입합니다.



set_param board.repoPaths {C:\Xilinx\Xilinx_Boards}



or



set_param board.repoPaths C:/Xilinx/Xilinx_Boards





Vivado TCL Console





2.

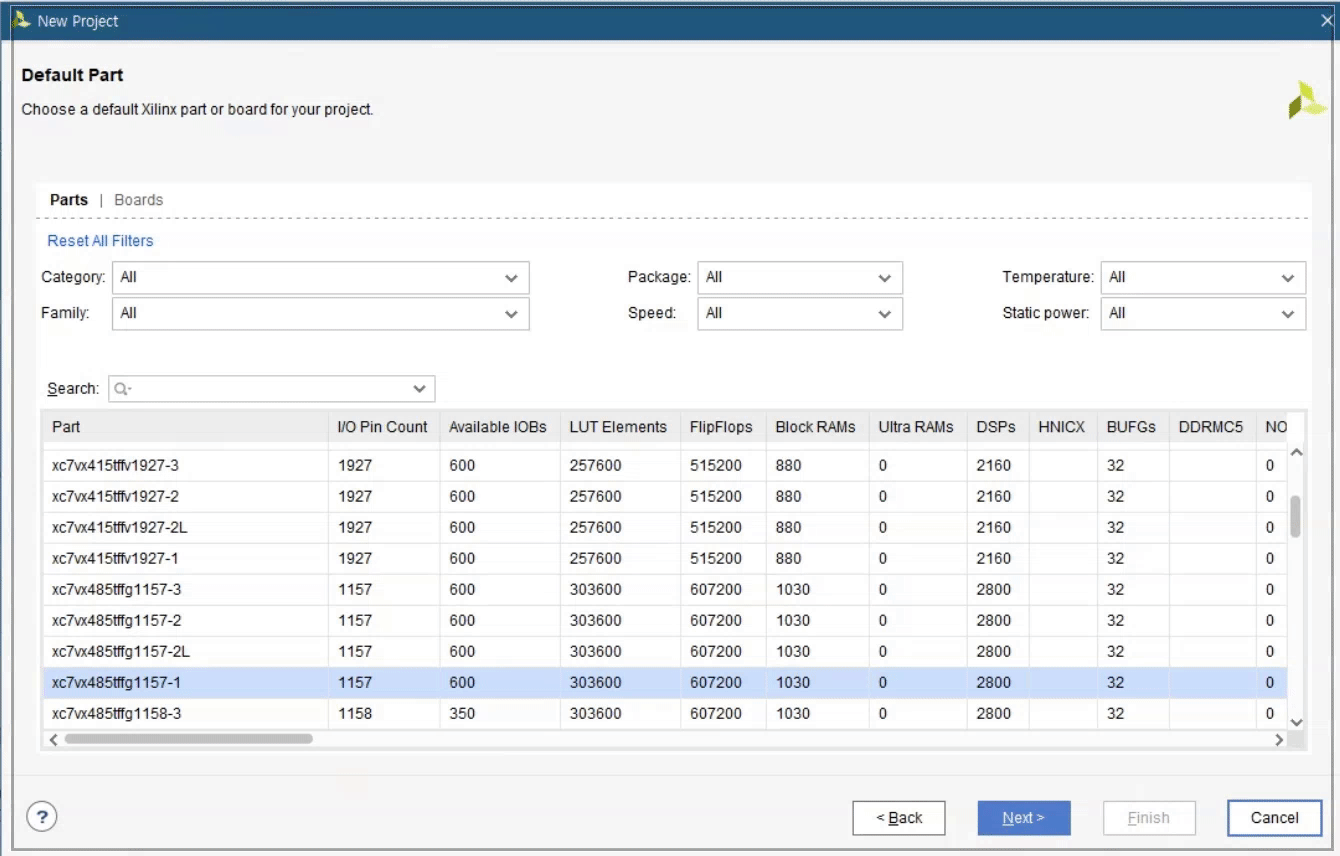

Vivado TCL console에 위 command를 입력한 후, New Project를 진행하면 다음과 같이 "u50" Alveo Card가 확인됨을 알 수 있습니다.

(아래는 Animated-GIF 입니다.)



Choose a default Xilinx part or board for your project







 Vivado initial file





1.

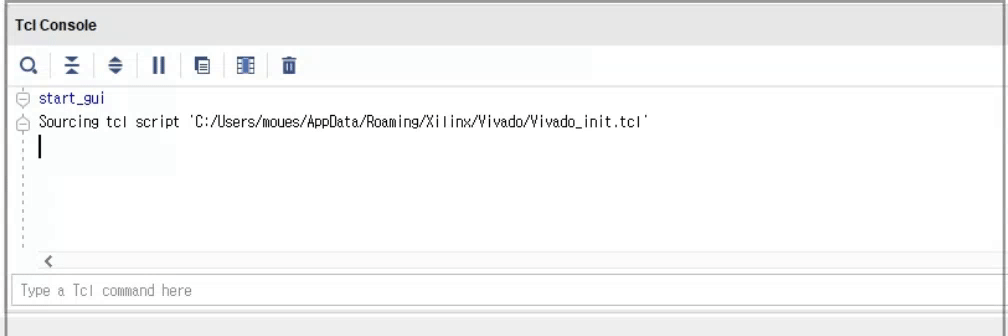

Vivado Initial File을 사용하면 매번 Vivado TCL Console에 command를 입력하지 않고도 Vivado에서 Alveo Cards를 확인할 수 있습니다.

다음과 같은 경로에 "Vivado_init.tcl" 파일이 있는지 확인합니다. 없다면 새로 파일을 생성합니다.

(아래 경로에서 "moues"는 Windows 10 OS의 로그인 ID에 따라 달라집니다.)



C:\Users\moues\AppData\Roaming\Xilinx\Vivado\Vivado_init.tcl





2.

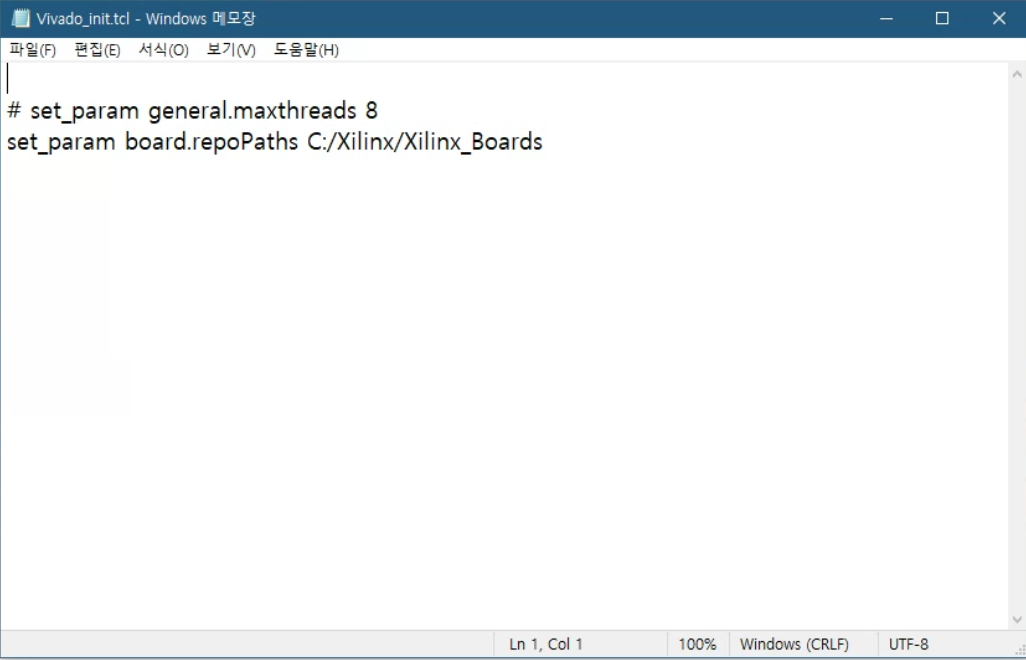

"Vivado_init.tcl" 파일을 메모장에서 열어 Vivado TCL Console에 입력하였던 command를 기입하고 저장합니다.

이 후, Vivado에서  Vivado TCL Console에 command를 입력하지 않고도 Vivado에서 Alveo Cards를 확인할 수 있습니다.



Vivado_init.tcl







---



지금까지  Vivado 에서 Board part를 선택 시에 Alveo Cards가 보이게 하는 방법에 대하여 알아보았습니다.
여러분의 FPGA 설계에 조금이라도 도움이 되었으면 합니다.
오늘도 좋은 하루 되세요.

(공감, 구독, 댓글은 저에게 힘이 됩니다!)







---
